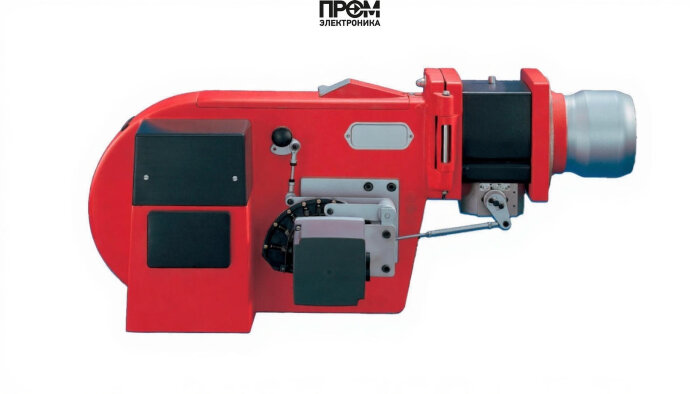

Газодизельная горелка Weishaupt RGL 3/1-E — техническое описание

Газодизельная комбинированная горелка Weishaupt RGL 3/1-E (исп. ZME, арт. 75631681) представляет собой промышленное решение для надежного и экономичного теплопроизводства в диапазоне 90–630 кВт. Конструкция разработана для работы как на природном/сжиженном газе, так и на жидком топливе, обеспечивает соответствие европейским стандартам безопасности и управляемость в составе котловых установок.

Ключевые технические параметры

• Мощность: 90–630 кВт;
• Электропитание: 220 В, однофазный;
• Длина пламенной трубы: 153 мм;
• Противодавление: от -2 до +6 мбар;
• Класс защиты: IP54;
• Вес: 47 кг; габариты: 95.8×75×43 см;
• Тип соединения: Rp 1″;
• Производитель: Weishaupt, Германия.

Конструкция и составные модули

Горелка выполнена в моноблочном корпусе с откидывающейся крышкой для быстрого доступа к сервисным узлам. В состав основной конструкции входят следующие элементы:

• Топливный насос — шестерёнчатый насос жидкотопливного узла для стабильной подачи топлива при двухтрубном подключении; обеспечивает точность подачи и совместимость с EL-фракциями;
• Датчик пламени — ультрафиолетовый контроль пламени для своевременной блокировки при его отсутствии и минимизации риска аварий;
• Топочный автомат (менеджер горения) — микропроцессорный блок управления LFL 1.322 с логикой розжига, мониторинга и самодиагностики;
• Трансформатор розжига — обеспечивает стабильную искру для воспламенения топлива при запуске и поддерживает надёжность розжига в различных режимах;
• Реле давления — контроль давления воздуха/давления топлива для защиты камеры сгорания и корректной автоматики;
• Форсунки — форсуночный блок с комплектом сопел, обеспечивающих оптимальное распыление жидкого топлива и однородную смесь;
• Сервопривод — управление воздушной заслонкой и регуляция подачи воздуха для достижения требуемого соотношения «воздух/топливо»;
• Клапан — двойной газовый электромагнитный клапан класса A, реализующий надежную запорную функцию и соответствие EN 676;
• Электроды — элементы розжига и контроля искрообразования, выполненные для длительной эксплуатации и простой замены.

Эксплуатация, обслуживание и интеграция

• Проектирование системы с учётом диапазона мощности и противодавления обеспечивает стабильную работу в котлах водогрейного и парового типа;
• Регламентное обслуживание: проверка форсунок и насоса, калибровка датчика пламени, контроль состояния электродов и трансформатора розжига;
• Автоматика поддерживает мягкий запуск, продувку камеры и защитные блокировки при нештатных параметрах;
• Интеграция через CAN-шину и интерфейсы для удалённого мониторинга и управления в рамках котельной автоматики.

Weishaupt RGL 3/1-E — оптимальный выбор для объектов, где требуется комбинированное топливо, высокая надежность узлов и удобство сервисного доступа. Техническая архитектура и составные элементы обеспечивают предсказуемую экономичность, безопасность и соответствие современным требованиям 2026 года по энергоэффективности и цифровой интеграции.
