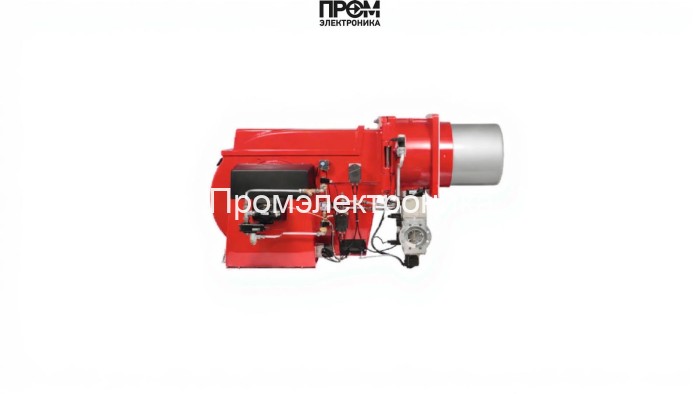

Газодизельная горелка Weishaupt RGL 11/1‑D, DN 80, исп. ZMD — техническое описание и состав

Weishaupt RGL 11/1‑D — промышленная комбинированная газодизельная горелка высокого уровня надёжности, разработанная для паровых, водогрейных и технологических котлов. Диапазон мощностей 900–4750 кВт обеспечивает работу в широком спектре нагрузок, а исполнение DN 80 и длина пламенной трубы 271 мм упрощают установку в типовые камеры сгорания. Питание 380 В, степень защиты электрооборудования IP54, масса 167 кг, расход топлива 95–400 кг/ч.

Ключевые технические характеристики (кратко)

• Вид горелки: комбинированная (газ/дизель)
• Мощность: 900–4750 кВт
• Номинальный диаметр присоединения: DN 80
• Длина пламенной трубы: 271 мм
• Электропитание: 380 В, 3‑фазная сеть
• Расход топлива: 95–400 кг/ч
• Рабочее противодавление: −2…20 мбар
• Степень защиты: IP54

Конструкция и состав основных узлов

Конструктивно RGL 11/1‑D построена на микропроцессорном топочном автомате с цифровым управлением и модульной архитектурой. Для обеспечения контроля и безопасности реализованы следующие ключевые элементы:

• Топливный насос — обеспечивает стабильную подачу жидкого топлива при смене режима; конструкция рассчитана на эксплуатацию лёгких видов EL с вязкостью до 6 мм2/с.
• Датчик пламени — фотодатчик/ионный контроллер для мгновенной фиксации наличия горения и исключения ложных срабатываний.
• Топочный автомат — микропроцессорный менеджер горения с поддержкой CAN‑интерфейса для интеграции в АСУ ТП и адаптивной модуляцией.
• Трансформатор розжига — формирует стабильный искровой разряд для надежного поджига газа и жидкого топлива в любых условиях старта.
• Реле давления — контроль давления топлива/воздуха с аналитикой аварийных состояний и защитой от работы вне технологического диапазона.
• Форсунки — распылители для жидкого топлива с точной калибровкой расхода, обеспечивают оптимальный диаметр капель и полное сгорание.
• Сервопривод — исполнительный механизм для регулировки положения заслонок и дозирования воздуха в зависимости от нагрузки.
• Клапаны — газовые и магнитные клапаны с контролем герметичности и быстрым переключением режима газ/дизель.
• Электроды — контроль и стабилизация искрового зазора, повышенная износостойкость для многократных циклов пуска.

Преимущества и эксплуатация

• Связанное цифровое управление обеспечивает баланс воздух/топливо и минимальные эмиссии.
• Быстрое переключение между газом и дизелем повышает отказоустойчивость котельных.
• Откидной фланец и модульный доступ сокращают время технического обслуживания.
• Рекомендуется регулярная проверка датчиков, форсунок и герметичности клапанов согласно сервисному регламенту производителя.

Weishaupt RGL 11/1‑D — оптимальное решение для промышленных установок, требующих точного управления мощностью, надёжной автоматизации и простоты обслуживания.
