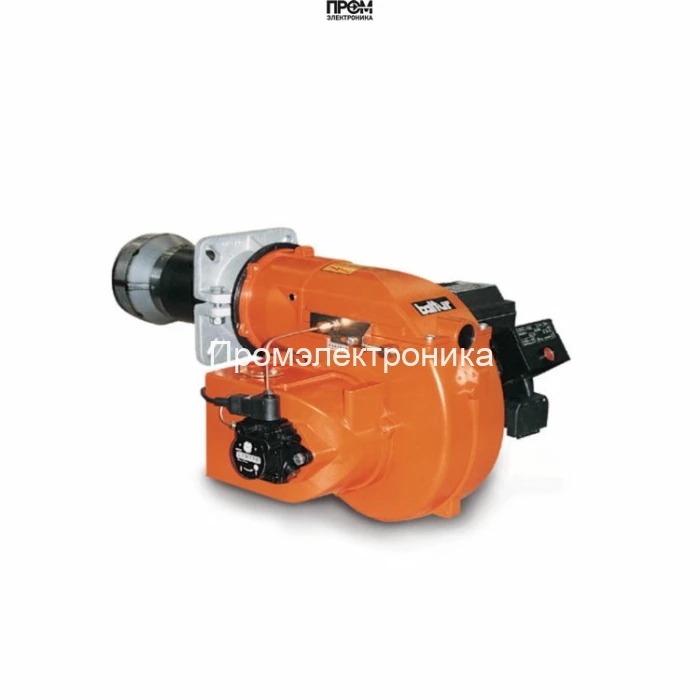

Дизельная горелка Baltur SPARK 35

Дизельная горелка Baltur SPARK 35 — техническое описание

Данный документ описывает конструктивные и эксплуатационные особенности дизельной горелки Baltur SPARK 35, предназначенной для промышленных котлов и тепловых агрегатов. Описание составлено в строго техническом стиле с акцентом на узлы, материалы и требования к монтажу и сервису. Модель обеспечивает тепловую мощность 178–391 кВт при расходе топлива 15–33 кг/ч и рассчитана на противодавление до 4 мбар.

Ключевые узлы и составные части

• Топливный насос: высоконапорный, обеспечивает стабильную подачу топлива при изменении противодавления; снабжён фильтром тонкой очистки и обратным клапаном.
• Датчик пламени: ионизационный/оптический тип для контроля горения и автоматического отключения при детекции срыва пламени.
• Топочный автомат: модуль управления последовательностью розжига, контроля и блокировок; интегрируется с внешней автомикой котла.
• Трансформатор розжига: обеспечивает высоковольтный импульс для электродов; рассчитан на длительную цикличность включений.
• Реле давления: контролирует давление топлива в магистрали, предотвращая работу при падении давления или утечках.
• Форсунки: распылители высокой точности, обеспечивающие оптимальную эмульгацию дизельного топлива и стабильность факела.
• Сервопривод: для регулирования положения заслонки/дросселя, обеспечивает точность подачи воздуха и соответствие требуемому соотношению воздух/топливо.
• Клапан: запорный топливный клапан с быстрым срабатыванием и надёжной герметизацией при останове горелки.
• Электроды: зажигающие электроды из износостойкого сплава, расположенные для стабильного пробоя и равномерного розжига факела.

Технические характеристики (ключевые параметры)

• Мощность: 178–391 кВт
• Расход топлива: 15–33 кг/ч
• Электропитание: 220 В, электродвигатель 370 Вт, потребляемая мощность 650 Вт
• Длина пламенной трубы: 350 мм
• Противодавление: 0–4 мбар
• Класс защиты: IP40, вес 34 кг, габариты 81×49×38.5 см

Преимущества и эксплуатационные рекомендации

• Модульная конструкция упрощает техническое обслуживание и замену сервисных узлов (насос, форсунки, электроды, трансформатор).
• Рекомендуется периодическая проверка датчика пламени и реле давления; обслуживание форсунок и фильтров согласно регламенту.
• При монтаже обеспечивать корректную электрическую защиту, заземление и герметичность топливной магистрали.
• Использование оригинальных запчастей Baltur повышает ресурс и точность регулировки подачи топлива и воздуха.

Интеграция и безопасность

Baltur SPARK 35 проектирована для прямой интеграции с водогрейными и паровыми котлами соответствующего диапазона мощности. Система управления и защитные цепи обеспечивают автоматическое отключение при сбое подачи топлива, отсутствии пламени или падении давления. При проектировании узла рекомендуется предусмотреть доступ к насосной группе, трансформатору розжига и блоку автоматики для оперативного ТО.

Данное техническое описание служит руководством при выборе, монтаже и эксплуатации горелки Baltur SPARK 35 в промышленных условиях с соблюдением действующих нормативов и правил безопасности.
