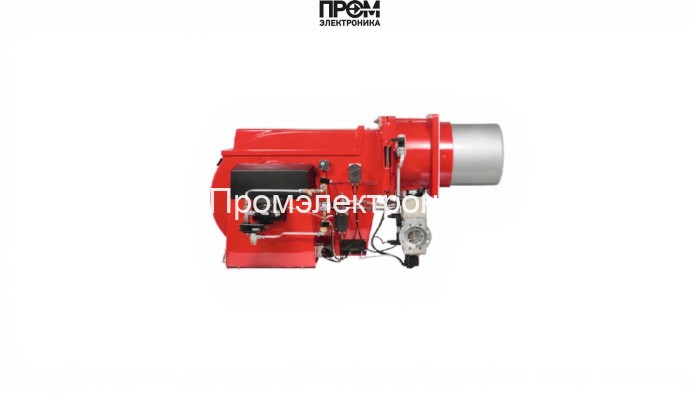

Газодизельная горелка Weishaupt RGL 10/1‑D, DN 50, исп. ZMD — техническое описание

Представленная комбинированная газодизельная горелка Weishaupt RGL 10/1‑D (ZMD) — промышленный модуль для тепловых установок с диапазоном мощности 500–4100 кВт. Конструкция оптимизирована под требования 2026 года: повышенная энергоэффективность, адаптивное управление под переменную нагрузку и соответствие современным нормам по выбросам. Горелка рассчитана на фланцевое присоединение DN 50, питание 380 В и защиту IP54; эксплуатационная зона противодавления — от -2 до 14 мбар.

Ключевые характеристики

• Тип: комбинированная (газ/дизель)
• Мощность: 500–4100 кВт
• Расход жидкого топлива: 85–345 кг/ч
• Расход газа: 750–4100 нм³/ч
• Длина пламенной трубы: 233 мм (стандарт)
• Вес: 137 кг; габариты: 139.1×94×67.5 см
• Класс защиты: IP54; питание: 380 В

Комплектующие и конструктивные узлы

Модульная архитектура позволяет проводить сервис и модернизацию на местах. Основные детали горелки, формирующие рабочую надежность и безопасность:

• Топливный насос — обеспечивает стабильное давление дизельного топлива, критично для равномерной подачи в форсунки.
• Форсунки — прецизионные распылители для формирования оптимальной факельной геометрии и снижения эмиссии при сгорании.
• Клапан — запорные и регулирующие элементы для газа и жидкого топлива с быстрым срабатыванием и герметичностью.
• Датчик пламени — ультрафиолетовый или ионизационный детектор, обеспечивающий контроль устойчивого горения и аварийное отключение при его исчезновении.
• Электроды и трансформатор розжига — система искрового воспламенения, рассчитанная на многократные циклы запуска при минимальном энергопотреблении.
• Топочный автомат — управляющий блок с цифровым менеджером горения, реализующий связанное регулирование топлива и воздуха, режимы модуляции и диагностические функции.
• Реле давления — контроль критических перепадов в топливной и газовой магистрали, обеспечивает защитные остановы и сигнализацию.
• Сервопривод — управляет заслонками, дозирующими клапанами и положением форсунок для точной наладки режима горения.

Преимущества и эксплуатация

• Быстрая переконфигурация между газом и дизелем, что упрощает аварийное и резервное питание.
• Высокая точность дозирования топлива и воздуха благодаря цифровому менеджеру — снижение расхода и выбросов NOx.
• Доступное сервисное обслуживание: модульность узлов, лёгкий доступ к форсункам, насосу и электрике.
• Рекомендации по эксплуатации: регулярная проверка форсунок и датчика пламени, контроль реле давления и состояния трансформатора розжига, плановая чистка топливной магистрали.

Weishaupt RGL 10/1‑D — выбор для крупных котельных и промышленных теплогенераторов, где требуются высокая мощность, надёжность и возможность оперативного перехода между видами топлива. Для проектирования и внедрения рекомендуются индивидуальные пусконаладочные работы с учётом параметров котла и теплообмена.
