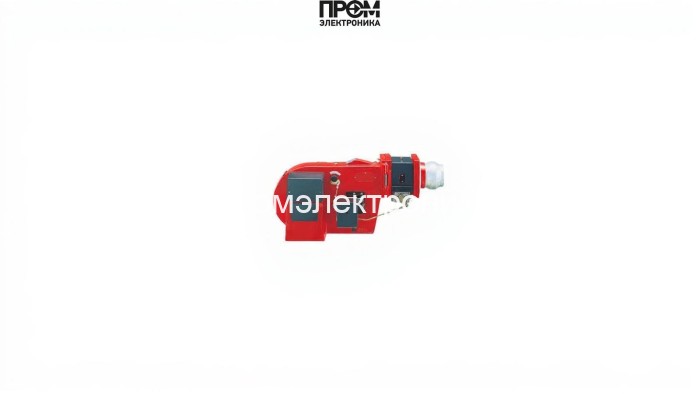

Газодизельная горелка Weishaupt GL 7/1-D, 2, исп. ZD

Газодизельная горелка Weishaupt GL 7/1‑D — техническое описание

Газодизельная горелка Weishaupt GL 7/1‑D представляет собой моноблочное решение для промышленных котельных, спроектированное с акцентом на надёжность, простоту обслуживания и соответствие современным требованиям энергоэффективности и безопасности. Конструкция рассчитана на работу в диапазоне мощности 300–1750 кВт и обеспечивает режимы работы на природном газе (E/LL), сжиженном газе (F) и жидком дизельном топливе EL (вязкость <6 мм²/с при +20°С).

Ключевые узлы и их функции

• Топливный насос — обеспечивает стабильную подачу дизельного топлива к форсункам, снабжён защитой от перегрузок и фильтрацией для продления ресурса.
• Форсунки — механически точные сопла, обеспечивающие оптимальное распыление топлива и равномерное сгорание в камере.
• Топочный автомат — центральный блок управления, реализующий логику запуска, контроля герметичности, блокировок и диагностики неисправностей.
• Трансформатор розжига — обеспечивает высоковольтный импульс для надёжной и стабильной искры при каждом запуске.
• Электроды — ионизационные и искровые электроды для контроля горения и инициирования розжига.
• Датчик пламени — контролирует наличие стабильного пламени; интегрирован с системой защиты топочного автомата.
• Реле давления — следит за утечками и перепадами давления газа, участвует в логике аварийных отключений.
• Сервопривод — управляет воздушной заслонкой и газовым дросселем для прогрессивного регулирования мощности и оптимизации коэффициента избытка воздуха.
• Клапаны — двойной газовый клапан класса «А» и электромагнитные запорные устройства для дизельной магистрали обеспечивают поэтапную защиту и герметичность.

Технические преимущества и эксплуатация

• Диапазон мощности 300–1750 кВт при расходе топлива 32–147 кг/ч и длине пламенной трубы 230 мм — оптимизация для широкого спектра котельных установок.
• Электродвигатель 3000 Вт, класс защиты IP54 — надёжная работа при стандартных внутренних условиях эксплуатации.
• Противодавление топки от −2 до 9 мбар, совместимость со стандартами EN303/EN676/EN267.
• Моноблочная компоновка с поворотным фланцем обеспечивает быстрый доступ к форсункам, электродам и топливному насосу для сервисного обслуживания.
• Прогрессивное регулирование на газе и двухступенчатая схема на дизеле — снижение пусковых выбросов и экономия топлива.

Рекомендуется регулярное техническое обслуживание: проверка форсунок и насоса каждые 3 месяца, контроль реле давления и датчика пламени при каждой сервисной операции, ежегодная калибровка топочного автомата и трансформатора розжига. Горелка Weishaupt GL 7/1‑D — решение для объектов, где требуется надёжный автоматический переход между источниками топлива с минимальным простоем и высокой степенью встроенной безопасности.
