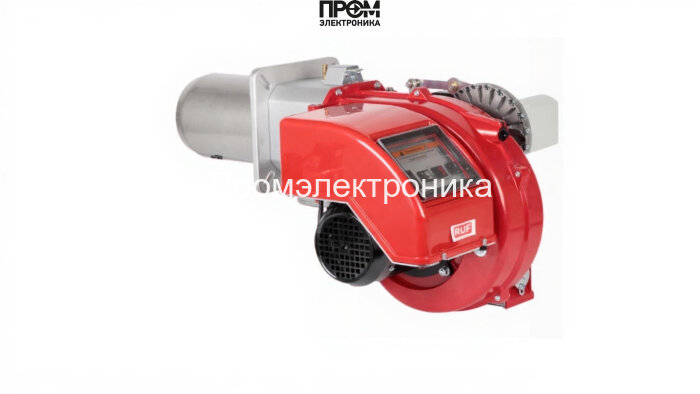

Газодизельная горелка RUF RTGL 85 P MB-DLE 415 — техническое описание

Газодизельная комбинированная горелка RUF RTGL 85 P MB-DLE 415 представляет собой промышленное решение для эффективного и контролируемого сжигания газового и жидкого топлива в диапазоне мощности 238–820 кВт. Устройство сконструировано как модульная система с двухступенчатым управлением, рассчитана на эксплуатацию при стандартных технологических режимах и обеспечивает стабильную работу при противодавлении до 9,16 мбар.

Ключевые технические параметры

• Мощность: 238–820 кВт
• Тип: комбинированная (газ/дизель), двухступенчатая
• Расход топлива: 20–69 кг/ч
• Питание: 380 В
• Длина пламенной трубы: 250 мм; диаметр: 180 мм
• Электродвигатели привода: 1100 и 370 Вт
• Класс защиты: IP40; масса: 84 кг; габариты: 104.2×74.7×58.8 см

Состав и основные узлы горелки

Конструкция RTGL 85 P MB-DLE 415 объединяет проверенные компоненты, обеспечивающие безопасную подачу топлива, формирование пламени и автоматику управления. В состав входят:

• топливный насос — отвечает за подачу жидкого топлива с заданным давлением и стабильным расходом, оснащён системой компенсации перепадов;
• датчик пламени — оптический/ионный модуль контроля наличия факела для мгновенной остановки при пропадании пламени;
• топочный автомат — блок логики управления пуском, защитой и двумя ступенями мощности с выдержкой времени и диагностикой неисправностей;
• трансформатор розжига — генерирует высоковольтный импульс для зажигания смеси, рассчитан на промышленные циклы пуска;
• реле давления — контроль давления в топливной магистрали/газовой рампе, предотвращает работу при недопустимых значениях;
• форсунки — высокоточные распылители для дизельного режима, обеспечивают оптимальную аэрозольную дисперсию и стабильность горения;
• сервопривод — регулирует положение заслонок/клапанов для плавного перехода между ступенями и изменения расхода;
• клапан — газовые и топливные запорные элементы с двойной защитой для предотвращения протечек;
• электроды — контрольные электроды контроля розжига и ионизации, выполнены из износостойкого сплава.

Преимущества эксплуатации и SEO-ориентированные рекомендации

• Унифицированная компоновка облегчает монтаж и сервис, снижая время пусконаладки.
• Двухступенчатая автоматика повышает КПД и снижает расход топлива при частичной нагрузке.
• Совместимость с типовыми водогрейными и паровыми котлами мощностью 238–820 кВт.
• Рекомендации по монтажу: обеспечить стабильное питание 380 В, подключение заземления, доступ к датчикам и узлам обслуживания.

Техническое обслуживание

• Ежеквартальная проверка датчика пламени и состояния электродов.
• Профилактика форсунок и топливного насоса при обнаружении потерь в пульсации расхода.
• Проверка реле давления и электрических соединений не реже чем раз в 12 месяцев.

RUF RTGL 85 P MB-DLE 415 — выбор для объектов, где важна надёжность, возможность быстрого переключения между газом и дизелем и точный контроль горения. Описание и комплектация учитывают современные требования промышленной безопасности и энергоэффективности 2026 года.
