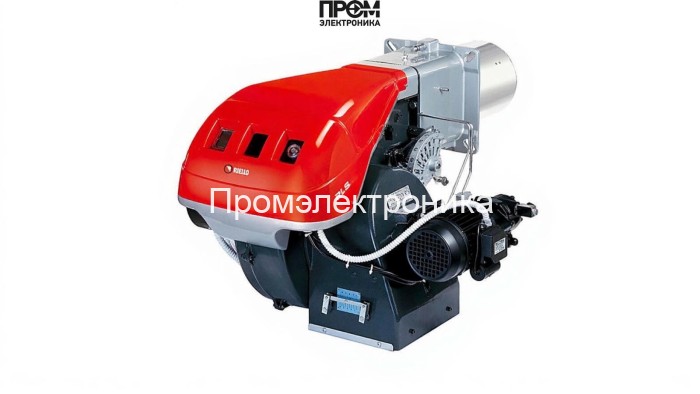

Газодизельная горелка Riello RLS 68/M MX TL — техническое описание и состав

Техническое описание разработано для инженеров и сервисных специалистов, отвечающих за подбор, монтаж и эксплуатацию комбинированных горелок высокого класса. Газодизельная горелка Riello RLS 68/M MX TL (модель 20205707) обеспечивает регулируемую тепловую нагрузку в диапазоне 200–860 кВт, сочетая надёжную механическую конструкцию и современную электронику управления. Конструкция оптимизирована по критериям энергоэффективности, надежности и удобства обслуживания, с учётом актуальных требований 2026 года к мониторингу и снижению выбросов.

Ключевые технические параметры

• Тип: комбинированная (газ/дизель)
• Мощность: 200–860 кВт
• Длина пламенной трубы: 395 мм (удлинённая)
• Электропитание: 220/380 В, потребляемая мощность 2200 Вт
• Класс защиты: IP44
• Противодавление: 0–8.7 мбар
• Вес/габариты: 115 кг; 116.1 x 69.1 x 55.5 см

Состав и основные узлы горелки

Ниже перечислены основные функциональные элементы, критичные для корректной работы и диагностики:

• Топливный насос — обеспечивает стабильную подачу жидкого топлива к форсункам; рассчитан на импульсные и постоянные режимы подачи.
• Форсунки — распыляют дизельное топливо в камеру сгорания с заданной дисперсией для оптимального смесеобразования.
• Клапан — управляющий запорный элемент подачи топлива/газа с быстрым временем срабатывания и предохранительной блокировкой.
• Датчик пламени — оптический/ионный сенсор контроля наличия стабильного факела; интегрируется в автоматику безопасности.
• Топочный автомат — модуль управления последовательностью розжига, контроля пламени и защитных алгоритмов.
• Трансформатор розжига — формирует высоковольтные импульсы для электродов розжига; обеспечивает надёжную и быструю инициацию горения.
• Электроды — элементы искрового зажигания и контроля пламени, выполнены с защитой от эрозии и температурного старения.
• Сервопривод — позиционирует приводные заслонки и регулирует подачу воздуха/газа для поддержания заданного соотношения топлива и воздуха.
• Реле давления — контролирует давление топлива/газа в системе и блокирует подачу при отклонениях от нормативов.

Эксплуатация, сервис и соответствие 2026

• Рекомендуемый регламент ТО: плановая проверка форсунок, состояния электродов и датчиков пламени не реже 1 раза в год при нормальной нагрузке.
• Электроника и безопасность: проверять работу топочного автомата, реле давления и трансформатора розжига перед пуском; использовать средства защиты от выбросов и загазованности.
• Модернизация: конструкция допускает интеграцию модулей удалённого мониторинга и управления для соответствия современным стандартам промышленной телеметрии и энергоаудита.

Riello RLS 68/M MX TL рассчитана на установку в промышленные котельные и теплоагрегаты, где критичны стабильность теплопроизводства, быстрый переход между видами топлива и надёжность защитных систем. Ориентирована на профессиональные проекты с требованиями по долговечности и возможности сервисирования узлов: топливного насоса, форсунок, электродов и автоматики.
