Газовая горелка FBR GAS XP 40/M CE TL + R. CE D1"-S

Газовая горелка FBR GAS XP 40/M CE TL + R. CE D1"-S — техническое описание

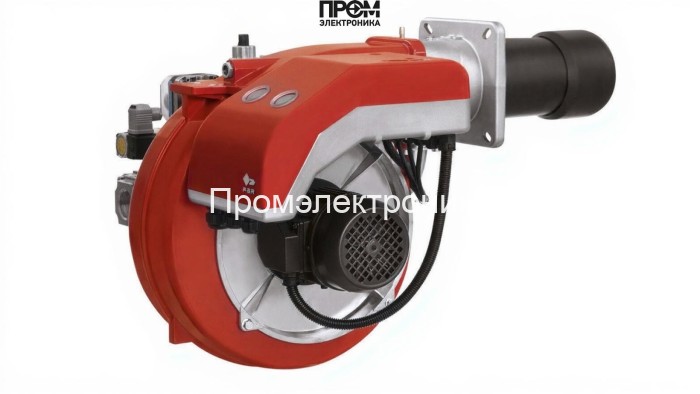

Технически оптимизированная газовая горелка FBR GAS XP 40/M предназначена для промышленного и коммунально-бытового теплоснабжения с диапазоном тепловой мощности 81.2–349 кВт. Конструкция ориентирована на длительную непрерывную эксплуатацию, простое сервисное обслуживание и строгую соответствие требованиям энергоэффективности и безопасности 2026 года. Аппарат рассчитан на питание 220 В, имеет электродвигатель 370 Вт и потребляемую мощность 690 Вт, класс пылевлагозащиты IP40 и удлинённую пламенную трубу 335 мм для стабильного горения.

Конструкция и составные узлы

• Топливный насос — обеспечивает подачу и стабильное поддержание давления в газовой рампе, допускает работу в диапазоне давления 6.2–33 мбар.
• Датчик пламени — реализует мгновенный мониторинг наличия стабильного факела и защищает систему от обратного выброса.
• Топочный автомат — отвечает за логику запуска/остановки, контроль последовательности розжига и защитных блокировок.
• Трансформатор розжига — обеспечивает надежные импульсы высокого напряжения для инициирования искрового розжига электродов.
• Реле давления — контроль противодавления в тракте (от -0.1 до 8 мбар), предотвращает некорректную работу при изменениях дымоудаления.
• Форсунки (распылители) — обеспечивают заданную геометрию вспламенивания и равномерное распределение горючей смеси.
• Сервопривод — точная модуляция воздушной заслонки и регулировка подачи топлива для прогрессивного режима горения.
• Клапан — стопорный/регулирующий элемент газового тракта с быстрым срабатыванием при аварийных ситуациях.
• Электроды — элементы розжига и детекции пламени, выполнены для длительного ресурса и быстрого контроля за устойчивостью факела.

Ключевые технические особенности

• Диапазон расхода газа 6.4–35 нм³/ч при регулируемом давлении рампы — адаптация к переменным нагрузкам котельной.
• Удлинённая пламенная труба 335 мм — равномерное распределение теплового потока в топке и повышение устойчивости пламени при максимальной мощности.
• Прогрессивная схема горения и сервопривод — снижение выбросов и экономия топлива за счёт точной модуляции смеси.
• Компактные габариты 89.3x61.4x51.6 см и масса 34 кг — облегчённый монтаж и быстрый доступ к сервисным узлам.
• Соответствие стандартам безопасности и возможность интеграции в системы управления котлов с интерфейсом Rp 1".

Монтаж, обслуживание и эксплуатация

• Монтаж на штатное фланцевое или резьбовое соединение Rp 1" с проверкой противодавления и согласованием длины пламенной трубы с топочной камерой.
• Регулярное техническое обслуживание: проверка форсунок, чистка электродов и проверка трансформатора розжига каждые 3–6 месяцев.
• Проверка работы датчика пламени и реле давления при каждом плановом ТО; замена уплотнений и клапанов по результатам диагностики.
• Эксплуатация в температурном диапазоне от -15 до +40 °C; при уличной установке требуется теплоизоляция и обогрев монтажной ниши.

FBR GAS XP 40/M — промышленная газовая горелка, оптимизированная для современных требований энергоэффективности и экологичности. Интеграция перечисленных узлов (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) обеспечивает безопасность, точность регулировки и длительный ресурс при минимальных эксплуатационных затратах. Рекомендуется согласовать параметры установки с производителем котла для достижения максимальной эффективности и соответствия нормам 2026 года.
