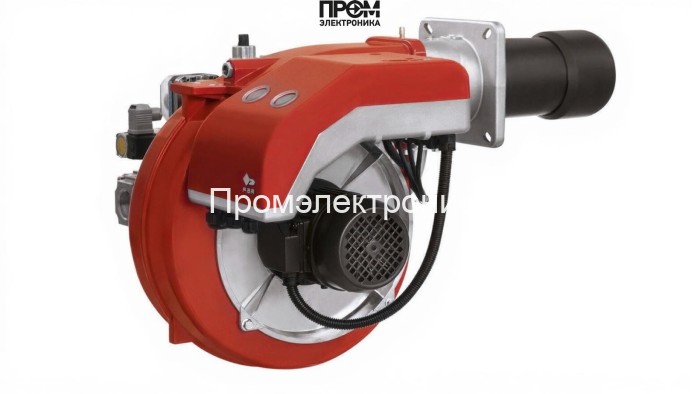

Газовая горелка FBR GAS XP 40/M CE TC + R. CE D1"1/4 – S

Газовая горелка FBR GAS XP 40/M CE TC + R. CE D1"1/4 – S — техническое описание

Предлагаем техническое описание газовой горелки FBR GAS XP 40/M — промышленного устройства прогрессивного типа, спроектированного для стабильного и экономичного сжигания природного газа в котлах средней мощности. Конструкция ориентирована на надежность, простоту технического обслуживания и интеграцию в автоматизированные тепловые узлы с современными требованиями энергоэффективности и экологичности.

Краткие технические параметры

• Мощность: 81.2–349 кВт;
• Длина пламенной трубы: 250 мм;
• Давление рампы: 4.7–25 мбар;
• Противодавление: −0.1…8 мбар;
• Расход газа: 6.4–35 нм³/ч;
• Электропитание: 220 В; электродвигатель 370 Вт; потребляемая мощность 690 Вт;
• Класс защиты: IP40; уровень шума: 69–72 дБ;
• Вес/габариты: 31.5 кг / 89.3 × 61.4 × 51.6 см.

Состав основных функциональных узлов

Горелка состоит из модульных элементов, каждый из которых отвечает за стабильность и безопасность работы. В составе устройства присутствуют следующие ключевые компоненты:

• Топливный насос — обеспечивает подачу газовоздушной смеси и поддержание необходимого перепада давления на рампе;
• Датчик пламени — электронный сенсор контроля наличия горения с быстрым обнаружением погасания;
• Топочный автомат — управляющий модуль последовательности пуска/остановки и защитных блокировок;
• Трансформатор розжига — высоковольтный узел генерации искры для инициирования стабильного поджига;
• Реле давления — контролирует давление в газовой рампе и формирует аварийные сигналы при выходе параметров за пределы;
• Форсунки — сменные распылительные элементы головки сгорания, обеспечивающие оптимальное распределение газа;
• Сервопривод — механизм позиционирования дроссельных клапанов для плавного регулирования подачи;
• Клапан (основной запорный) — быстродействующий электромагнитный или пневматический запор для предотвращения утечек;
• Электроды розжига и контроля — долговечные элементы, расположенные в головке сгорания для поджига и мониторинга искрового канала.

Преимущества и эксплуатационные особенности

• Модульная архитектура упрощает доступ к сервоприводу, форсункам и электродам при плановом обслуживании;
• Интегрированный топочный автомат и датчик пламени обеспечивают высокую степень безопасности при пусках и остановках;
• Регулируемая рампа и реле давления гарантируют устойчивую работу при колебаниях подачи газа;
• Низкий уровень шума и компактные габариты позволяют применять горелку в помещениях с ограниченным пространством.

Рекомендации по установке и обслуживанию

• Монтаж и пусконаладка — силами сертифицированного персонала в соответствии с инструкцией производителя;
• Регулярная проверка датчика пламени, состояния электродов и форсунок — минимум раз в год;
• Профилактика реле давления и контроль герметичности клапанов при изменениях параметров газоснабжения;
• Использовать оригинальные запасные части (форсунки, электроды, сервоприводы) для сохранения рабочих характеристик.

FBR GAS XP 40/M сочетает промышленные стандарты надежности и современные решения управления горением, что делает её оптимальным выбором для водогрейных и паровых котлов средней мощности, а также для каскадных установок, где важны точность регулирования и безопасность эксплуатации.
