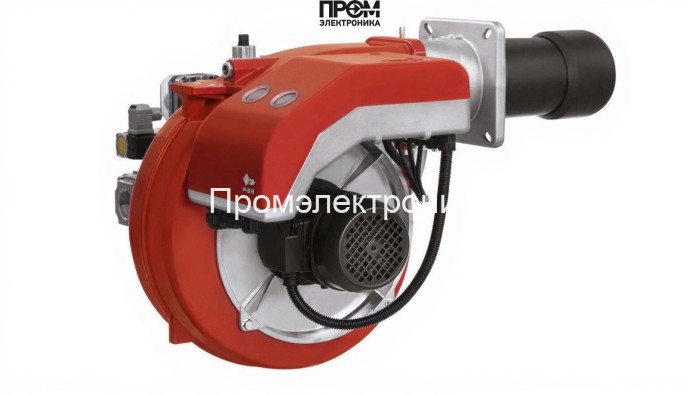

Газовая горелка FBR GAS XP 40/M CE TL + R. CE D1"1/4 – S

Газовая горелка FBR GAS XP 40/M CE TL + R — техническое описание и состав

Данная документация отражает технические особенности и конструктивный состав газовой горелки FBR GAS XP 40/M CE TL + R. Модель позиционируется как прогрессивная газовая горелка среднего диапазона мощности (81.2–349 кВт) с удлинённой пламенной трубой 335 мм и фланцевым соединением Rp 1 1/4". Описание подготовлено в инженерном стиле с акцентом на эксплуатационные параметры и составные узлы, важные для обслуживания и интеграции в тепловые агрегаты.

Ключевые технические параметры

• Тип топлива: природный/сжиженный газ
• Мощность: 81.2–349 кВт
• Расход газа: 6.4–35 нм³/ч
• Питание: 220 В, потребление 690 Вт, электродвигатель 370 Вт
• Защитный класс: IP40
• Рабочая температура: от -15 до +40 °C
• Габариты / вес: 89.3×61.4×51.6 см / 31.5 кг

Конструкция и основные узлы

Горелка выполнена по модульной архитектуре, обеспечивающей быстрый доступ к обслуживаемым элементам и упрощённую замену блоков. В конструкцию входят следующие ключевые компоненты:

• Топливный насос — обеспечивает стабильную подачу газа на рампу при изменяющихся рабочих давлениях и компенсирует колебания в сети.
• Газовая рампа и форсунки — распределяют и дозируют топливо; регулирование давления рампы в диапазоне 4.7–25 мбар гарантирует точную настройку качества факела.
• Датчик пламени — автоматическое детектирование наличия горения с высокой помехо-устойчивостью, обеспечивает безопасность при старте и аварийных сценариях.
• Топочный автомат — контролирует последовательность розжига и защитных блокировок, реализует алгоритмы прогрессивного регулирования мощности.
• Трансформатор розжига и электроды — формируют искровой разряд для надёжного воспламенения топливной смеси; конструкция рассчитана на длительные межремонтные интервалы.
• Реле давления — мониторит противодавление в канале и выполняет защитные отключения при выходе параметров за допустимые границы (-0.1–8 мбар).
• Сервопривод и клапан — обеспечивают плавное изменение подачи топлива и воздуха при реализации прогрессивного режима, минимизируют пульсации и превышение пиковых нагрузок.

Принципы работы и эксплуатация

• При пуске топочный автомат инициирует последовательность: самодиагностика — подача воздуха — искровой розжиг трансформатором — подтверждение пламени датчиком — переход в рабочий режим.
• Сервопривод управляет положением клапана и форсунок для точного соответствия требуемой мощности в диапазоне 81.2–349 кВт.
• Реле давления и датчик пламени формируют контуры безопасности, блокирующие подачу топлива при ненормальных условиях.
• Модульность позволяет демонтировать электродвигатель, рампу или топочный автомат без разборки всей топочной секции.

Рекомендации по интеграции и обслуживанию

• Производить ежегодную проверку датчиков и состояния электродов; при интенсивной эксплуатации — не реже 1 раза в полугодие.
• Контролировать давление рампы и корректировать настройку форсунок в зависимости от типа газа и параметров котла.
• Рекомендуется подключать систему мониторинга противодавления и питания для оперативного реагирования на отклонения.

FBR GAS XP 40/M CE TL + R — технически продуманная горелка для промышленных и коммунальных установок, сочетающая точность регулирования, безопасность розжига и удобство сервисного доступа.
