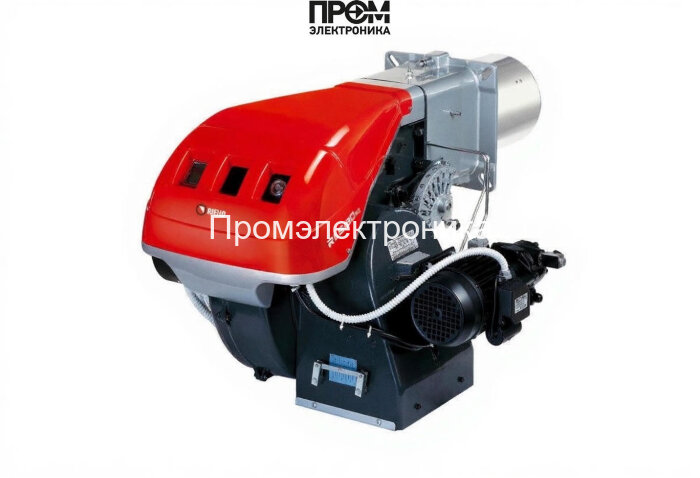

Газодизельная горелка Riello RLS 68/M MX TC

Газодизельная горелка Riello RLS 68/M MX TC — техническое описание

Комбинированная газодизельная горелка Riello RLS 68/M MX TC (арт. 3898010) представляет собой промышленный модульный агрегат среднего класса мощности, разработанный для отопительных и технологических котлоагрегатов. Горелка обеспечивает работу на газе и на жидком топливе, допускает двухступенчатый и прогрессивно-модулируемый режимы (модуляция — при эксплуатации на газу). Конструкция оптимизирована под эксплуатацию в промышленных и коммерческих системах с требованиями по энергоэффективности и сниженным уровнем выбросов.

Ключевые параметры

• Вид топлива: газовая/дизельная.
• Мощность горелки: от 200 до 860 кВт (номинальная область применения — средняя мощность теплогенераторов).
• Электропитание: 220 В / 380 В.
• Потребляемая электрическая мощность: 2800 Вт; электродвигатель — 1500 Вт.
• Расход топлива (жидкое): 17–73 кг/ч; расход газа: от 27 до 100 нм³/ч.
• Диаметр пламенной трубы: 189 мм; длина пламенной трубы: 260 мм; тип — стандартная.
• Противодавление в топке: от −0.4 до 9.4 мбар.
• Класс пылевлагозащиты: IP44; уровень шума: 87 дБ.
• Габариты: 110×69.1×55.5 см; вес: 70 кг; страна бренда: Италия.
• Комплектация: с головкой сгорания и без газовой рампы (форсунки для жидкого топлива приобретаются отдельно).
• Рабочая температура: эксплуатация при типичных условиях от 0 до +40 °C (см. паспорт и требования по монтажу).

Конструкция и состав горелки

• Модульная опорно-крепежная рама с сервисными точками доступа для быстрого обслуживания.
• Головка сгорания стандартного исполнения (возможна установка удлинителя головки при необходимости).
• Воздушный тракт с S-образными лопастями вентилятора для снижения звукового давления.
• Система подачи топлива: топливный насос с собственным электроприводом; форсунки поставляются отдельно.
• Электрощит управления с защитой IP44, модуль модуляции (опция для газовой работы), серводвигатель воздушной заслонки.
• Принадлежности и опции: кожух звукоизоляции, фильтр для жидкого топлива, потенциометр, ограничительные вставки и др.

Преимущества

• Универсальность: одна платформа для работы на газе и дизеле, упрощает складирование запасных частей и сервис.
• Точная модуляция: стабильное поддержание температуры/давления при работе на газе за счёт прогрессивной-электронной модуляции.
• Низкие выбросы NOx: соответствует требованиям объектов с ограничениями по уровню загрязнения.
• Удобство обслуживания: эргономичная компоновка узлов облегчает доступ без снятия горелки с котла.
• Надёжность: итальянская сборка, проверенные моторы и насосы, защита электрооборудования по IP44.

Обслуживание и эксплуатация

• Монтаж: установка в соответствии с паспортом производителя и местными нормативами. При модуляции обязательно подключение датчика температуры или давления и соответствующего модулятора.
• Пуско-наладка: проверка герметичности топливных магистралей, регулировка воздушно-топливной смеси, настройка режимов двухступенчатой работы и/или модуляции.
• Регулярное обслуживание: проверка форсунок, очистка фильтра жидкого топлива (если установлен), контроль состояния насосов и двигателя, осмотр электропроводки и IP-защиты.
• Рекомендации по запасным частям: хранить комплект форсунок, расходные уплотнения и фильтры; при частой эксплуатации на дизтопливе — предусмотреть регулярную замену фильтрующих элементов.
• Условия эксплуатации: рабочая температура и противодавление должны соответствовать техническим условиям для сохранения ресурса и эффективности горелки.

Практические примеры использования

• Промышленные котельные среднего размера: коммунальные теплогенераторы с нагрузкой 200–860 кВт, где требуется переход на резервное жидкое топливо.
• Здания производственного назначения: обеспечение технологической и отопительной потребности с поддержкой модуляции для экономии топлива.
• Коммерческие объекты и объекты ЖКХ: когда важна точная стабилизация температуры и снижение эмиссии.

Для каких котлов подходит

• Паровые и водонагревательные котлы средней мощности с камерой сгорания, адаптированной под диаметр пламенной трубы 189 мм и длину 260 мм.
• Котлы с возможностью работы при противодавлении в пределах −0.4…9.4 мбар.
• Теплогенераторы с электрическим питанием 220/380 В и требованием по уровню шума ≤87 дБ.

FAQ

• Нужны ли форсунки в комплекте? Форсунки для жидкого топлива в стандартную комплектацию не входят и приобретаются отдельно с учётом распределения мощности по ступеням.
• Можно ли работать только на газе? Да, горелка нормально эксплуатируется в газовом режиме и поддерживает модуляцию при подключённом модуле управления и датчике.
• Какова температура эксплуатации? Производитель указывает эксплуатационный диапазон, ориентировочно 0…+40 °C; точные условия — в паспорте и инструкции.
• Требуется ли шумозащита? Для снижения звукового давления возможна поставка кожуха звукоизоляции в качестве опции.

При выборе и комплектации оборудования важно учитывать особенности котла и параметры топливной системы. Для профессиональной консультации и оперативной поставки обращайтесь к специалистам Промэлектроника — покупайте оборудование у компании Промэлектроника (sales@prom-elec.com). Наши менеджеры помогут подобрать форсунки, опции и подготовить решение под конкретную тепловую установку.

Детальные техданные и рекомендации по монтажу содержатся в паспорте производителя. Перед эксплуатацией обязательно провести пуско-наладочные работы с квалифицированным сервисом.
