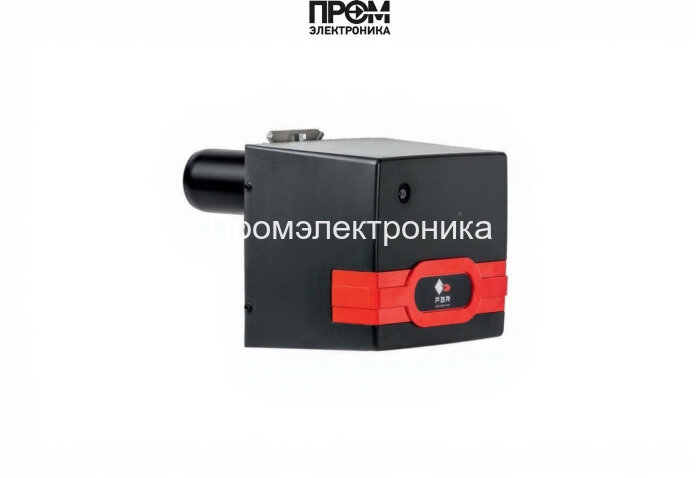

Дизельная горелка FBR G X 4.22 TL

Дизельная горелка FBR G X 4.22 TL — техническое описание и состав узлов

Представленная модель FBR G X 4.22 TL — профессиональная дизельная горелка для промышленных и полупромышленных котельных установок. Конструкция ориентирована на надёжную долговременную эксплуатацию при нагрузках 80–236 кВт и температурном диапазоне от -15 до +70 °C. Технический подход в описании ориентирован на инженера, сервисного специалиста и закупщика: акцент на ключевых узлах, режимах работы, требованиях к монтажу и сервисному обслуживанию, а также на современных SEO-ключевых словах 2026 года — энергоэффективность, надёжность, автоматизация, соответствие нормам выбросов и цифровой мониторинг.

Ключевые технические параметры

• Мощность: 80–236 кВт; двухступенчатое управление для оптимизации расхода топлива;
• Пламенная труба: удлинённая, 250 мм — повышенная стабильность горения;
• Электропитание: 220 В, потребляемая мощность 250 Вт, вентилятор 200 Вт;
• Расход топлива: 10–20 кг/ч при номинальном режиме;
• Класс защиты: IP40; уровень шума: 68 дБ; противодавление до 5.2 мбар.

Состав основных узлов

Горелка собрана из проверенных модулей, каждый из которых имеет сервисные интерфейсы и допускает быструю замену:

• Топливный насос — обеспечивает стабильное давление подачи топлива к форсункам и поддерживает заданный режим расхода;
• Форсунки — распыление топлива заданной степени тонкости для полноты сгорания и минимизации остатка;
• Топочный автомат (щит управления) — программируемая логика управления ступенями, защитами и интерфейсами диагностики;
• Датчик пламени — фотоэлектрический/ионный контроль наличия устойчивого горения и блокировка при погасании;
• Трансформатор розжига и электроды — формирование искры для уверенного воспламенения смеси в стартовом цикле;
• Реле давления — контроль давления топлива в линии и аварийная сигнализация при отклонениях;
• Сервопривод и клапан — механическое регулирование подачи воздуха/топлива для плавного перехода между ступенями;
• Клапаны безопасности и обратные клапаны — исключают аварийные подачи и обратное течение топлива.

Эксплуатация и сервис

• Регламентное техническое обслуживание: проверка форсунок, чистка огневой головы, тестирование датчиков пламени и реле давления;
• Рекомендуемый интервал — осмотр ежемесячно при интенсивной работе, полная сервисная проверка 1 раз в год;
• Совместимость с котлами малого и среднего класса, монтаж на адаптер под удлинённую трубу.

Данная конфигурация обеспечивает баланс энергоэффективности и надёжности, упрощает диагностику и обслуживание, а также соответствует современным требованиям к автоматизации и безопасности котельных систем.
