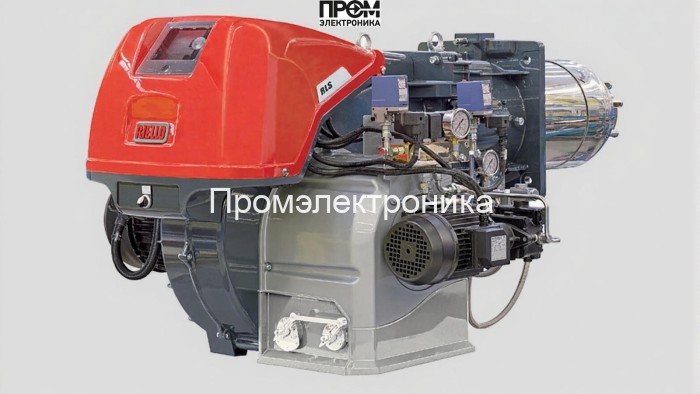

Газодизельная горелка Riello RLS 410/E MX TC FS1 — техническое описание и состав

Техническое описание предназначено для инженеров, проектировщиков и сервисных специалистов. Горелка Riello RLS 410/E MX TC FS1 — комбинированное, модулируемое решение для промышленных котлов, обеспечивающее плавную регулировку мощности в диапазоне 640–4200 кВт. Конструкция адаптирована под установку на фланец DN65 и эксплуатацию в условиях котельных с требованием степени защиты IP54. Электропитание — 380 В, потребляемая электрическая мощность системы в типовых режимах составляет 10 800–126 000 Вт.

Ключевые технические преимущества (SEO 2026)

• Широкий диапазон мощности 640–4200 кВт — оптимизация потребления при пиковых и базовых нагрузках.
• Комбинированная работа на газе и дизеле — быстрый автоматический переход без остановки котла.
• Модулируемая система управления — повышенная энергоэффективность и точность поддержания температуры.
• Степень защиты IP54 — устойчивость к пыли и брызгам, пригодность для промышленных условий.
• Компактная голова сгорания и стандартная пламенная труба длиной 507 мм — стабильная стабилизация факела.

Конструктивные элементы и состав горелки

Ниже перечислены основные узлы и компоненты, формирующие функциональную архитектуру модели RLS 410/E MX TC FS1. Каждый элемент выполнен с учётом требований надёжности и простоты обслуживания:

• Топливный насос — обеспечивает стабильную подачу дизельного топлива на форсунки, поддерживая заданный расход 55–352 кг/ч.
• Форсунки — высокоточное дозирование жидкого топлива для оптимального распыла и горения.
• Газовая рампа DN65 с регуляцией давления — поддерживает подачи газа в диапазоне 14–102 мбар и расход 64–420 нм³/ч.
• Датчик пламени — электронный мониторинг наличия факела, быстродействующая сигнализация аварийных состояний.
• Топочный автомат — контроллер управления горением, реализующий модуляцию, переход топлива и защитные алгоритмы.
• Трансформатор розжига и электроды — надёжная система поджига и ионизационного контроля пламени.
• Реле давления — контроль давления топлива/газа в системе, защитное отключение при выходе за допустимые пределы.
• Сервопривод и клапан(ы) — механизмы регулирования подачи воздуха и топлива, обеспечивающие баланс смеси и точность модуляции.

Эксплуатация и техобслуживание

• Рекомендуемая пусконаладка — профильное обслуживание с проверкой давлений и противодавления 0–17 мбар.
• Плановое ТО — очистка форсунок, проверка электрических контактов, тест датчика пламени и трансформатора розжига.
• Вес корпуса 280 кг, габариты 169.7 × 112.5 × 79 см — планирование монтажного пространства и подъёмных операций.

Riello RLS 410/E MX TC FS1 — решение для отвечающих современным требованиям проектов 2026 года: высокая надёжность, энергоэффективность и удобство сервисного сопровождения для промышленных котельных и технологических установок.
