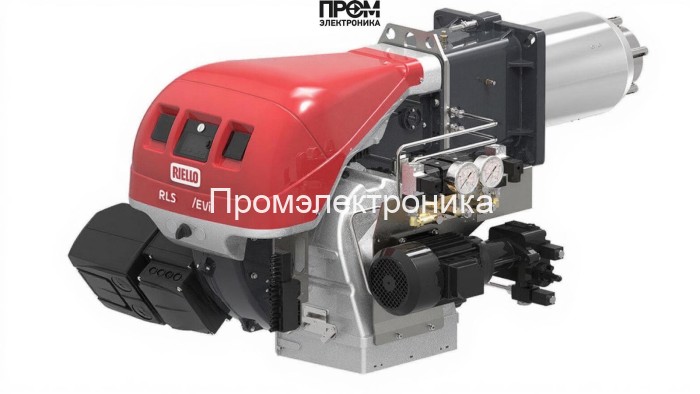

Газодизельная горелка Riello RLS 120/E MX TC FS1 MB 412/1 - RT 52

Газодизельная горелка Riello RLS 120/E MX TC FS1 MB 412/1 - техническое описание

Данный документ представляет собой компактное техническое описание газодизельной комбинированной горелки Riello RLS 120/E, подготовленное с акцентом на эксплуатационные параметры, состав узлов и требования к обслуживанию. Описание адаптировано под поисковые запросы 2026 года для инженеров, проектировщиков и сервисных служб котельных установок, где важны энергоэффективность, надёжность и простота интеграции в систему автоматизации.

Ключевые технические параметры

• Мощность: 290–1224 кВт — широкая зона модуляции для соответствия переменной тепловой нагрузке.
• Топливные расходы: дизель 24–95 кг/ч; газ 29–123 нм³/ч.
• Электропитание: 220 В / 380 В; электродвигатель 2200 Вт; потребляемая мощность 2588 Вт.
• Давление газа рампы: 9.9–92.5 мбар; противодавление: -1…10.5 мбар.
• Класс защиты: IP44 (электрооборудование), IP40 (пылевлагозащита узлов).
• Габариты и масса: 112 x 773 x 58.5 см, вес 76 кг; фланцевое подключение Rp 1 1/2".

Состав основных узлов

Конструктивно горелка выполнена модульно, что упрощает монтаж и сервис. В состав входят следующие ключевые элементы:

• Топливный насос — обеспечивает подачу дизельного топлива под требуемым давлением, совместим с регулируемыми фильтрами и системой возврата.
• Датчик пламени — оптический или ионизационный элемент контроля горения, обеспечивающий безопасную фиксацию наличия пламени и аварийную остановку при его отсутствии.
• Топочный автомат (электронный блок управления) — реализует модуляцию, защитные алгоритмы, контроль последовательности розжига и остановки.
• Трансформатор розжига — высоковольтный узел для надёжной инициации пламени при старте и переключениях топлива.
• Реле давления — контролирует давление топлива/газа в системе, предотвращая работу при недопустимых параметрах.
• Форсунки и сопловой узел — формируют факел, обеспечивают стабильность горения и оптимальное распределение топлива по пламенной трубе (260 мм, Ø189 мм).
• Сервопривод — управляет модуляцией подачи воздуха/топлива и положением заслонок для точной подстройки КПД.
• Клапан (газовый/топливный) — запорные и регулирующие устройства, выполненные с высокой герметичностью и быстродействием.
• Электроды — элементы ионизационного контроля и розжига, предназначены для длительной работы в условиях высокой температуры.

Эксплуатация, интеграция и преимущества

• Простая интеграция в системы управления котельной благодаря цифровой модуляции и стандартным фланцам.
• Высокая надежность компонентов итальянского производства и доступность сервисных узлов для быстрой диагностики.
• Оптимизация расхода топлива при модулирующем режиме — экономия и снижение выбросов при переменной нагрузке.

Рекомендовано регулярное техническое обслуживание: проверка форсунок и электродов, контроль состояния топливного насоса и реле давления, тестирование датчика пламени и трансформатора розжига. Для обеспечения гарантированных сроков эксплуатации и соответствия нормам безопасности обслуживание следует доверять сертифицированным специалистам.
