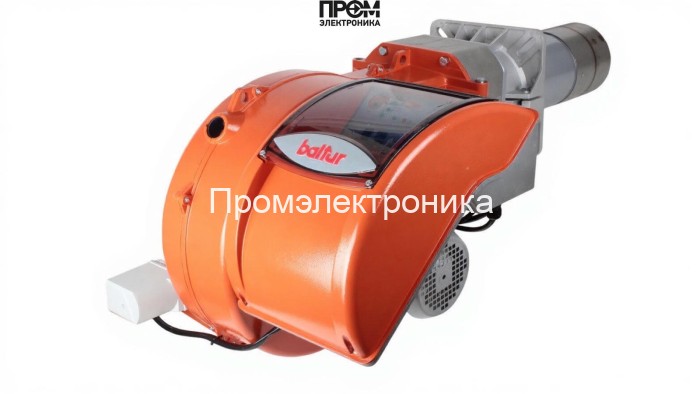

Газовая горелка Baltur TBG 85 P BM420A20C-R2

Газовая горелка Baltur TBG 85 P BM420A20C-R2 — техническое описание и состав узлов

Техническое описание предназначено для инженеров и сервисных специалистов. Двухступенчатая газовая горелка Baltur TBG 85 P обеспечивает диапазон мощности 170–850 кВт при расходе газа 17.1–85 нм³/ч. Конструкция рассчитана на подключение к сети 380 В, электродвигатель 1100 Вт, пылевлагозащита корпуса — IP44. Пламенная труба стандартного типа длиной 400 мм и рампа с давлением 1.9–24 мбар позволяют обеспечить устойчивое горение при противодавлении 0–10 мбар. Вес 57 кг, габариты 123×64.5×52 см.

Ключевые технические параметры (для быстрого ознакомления)

• Мощность: 170–850 кВт
• Расход газа: 17.1–85 нм³/ч
• Питание: 380 В, потребляемая мощность 1200 Вт
• Электродвигатель: 1100 Вт, класс защиты IP44
• Пламенная труба: 400 мм, тип — стандартный
• Соединение: Rp 2″, вес 57 кг

Состав основных узлов и комплектующих

Конструкция горелки Baltur TBG 85 P включает модульные элементы, каждый из которых доступен для диагностики и замены. В составе горелки присутствуют следующие ключевые детали:

• Топливный насос — обеспечивает стабильную подачу газа в рампу, снабжён уплотнениями для работы при давлении рампы 1.9–24 мбар.
• Датчик пламени — отвечает за мониторинг наличия и корректности горения, интегрируется в систему управления и блокирует подачу топлива при отсутствии пламени.
• Топочный автомат (система управления) — реализует двухступенчатый режим, логику предвключения, контроль времени розжига и переход на полную мощность.
• Трансформатор розжига — генерирует высоковольтные импульсы для зажигания, рассчитан на многократные циклы при пусконаладочных работах.
• Реле давления — контролирует давление газа в системе и блокирует горелку при выходе параметров за пределы безопасных значений.
• Форсунки — интерченджабельные сопла рампы, обеспечивают точную факельную геометрию и возможность регулировки расхода.
• Сервопривод — управляет положением заслонок и дозировкой воздуха/газа в переходных режимах.
• Клапан (газовый запорный) — электромагнитный/пневматический элемент безопасности для аварийного прекращения подачи топлива.
• Электроды — элементы розжига и контроля искрообразования, выполнены с учётом быстрого доступа для замены.

Эксплуатационные рекомендации и SEO‑ориентированные характеристики 2026

При проектировании систем отопления и парогенерации важно учитывать параметры противодавления 0–10 мбар, соответствие Rp 2″ и требования по электропитанию 380 В. Для повышения эффективности и снижения выбросов рекомендуется корректная настройка двухступенчатого режима и регулярная проверка форсунок, датчика пламени и реле давления. При техническом описании и подборе запасных частей обращайте внимание на совместимость трансформатора розжига и сервопривода с установленной системой автоматики.
