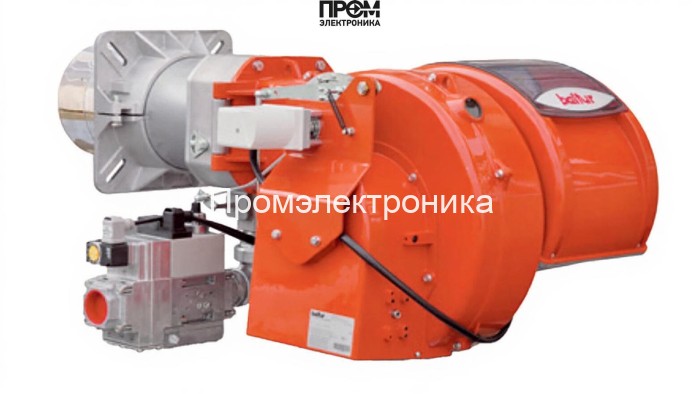

Газовая горелка Baltur TBG 120 P MM415A20C-R6/4

Газовая горелка Baltur TBG 120 P MM415A20C‑R6/4 — техническое описание и состав

Представленная газовая горелка Baltur TBG 120 P — промышленный модуль для котлов средне‑ и высокой мощности с диапазоном мощности 240–1200 кВт. Описание составлено в техническом стиле с акцентом на функциональные узлы, эксплуатационные параметры и требования по безопасности. Модель оптимизирована для интеграции в автоматизированные котельные установки с двухступенчатой регулировкой мощности и обеспечивает стабильную работу при расходе газа 24.1–120.7 нм³/ч, питается от сети 220 В, электродвигатель 1500 Вт, класс защиты IP54.

Ключевые технические параметры

• Диапазон мощности: 240–1200 кВт.
• Длина пламенной трубы: 450 мм.
• Электропитание: 220 В, потребляемая мощность ~1600 Вт.
• Класс пылевлагозащиты: IP54; вес: 66 кг; габариты: 128×69×55 см.
• Рабочее противодавление: 0–12 мбар; давление на рампе: 4–45.6 мбар.

Состав и основные узлы горелки (детализированный список)

• Топливный насос — обеспечивает стабильную подачу газа к рампе, снабжён регулировкой давления и встроенной защитой от гидроударов, критичен для поддержания требуемого расхода.
• Датчик пламени — оптический/ионный сенсор контроля горения, обеспечивает мгновенную блокировку при пропадании пламени и интеграцию с модулем безопасности.
• Топочный автомат (модуль управления) — контролирует последовательность розжига, режимы двухступенчатой подачи и взаимодействие с ПЛК; реализует алгоритмы самодиагностики.
• Трансформатор розжига — генерирует высоковольтный импульс для зажигания топлива, рассчитан на длительную циклическую эксплуатацию и защиту от перенапряжений.
• Реле давления — контактный элемент контроля рабочего давления в топочной камере, обеспечивает защиту от аварийных давлений и корректировку подачи топлива.
• Форсунки (распылители) — обеспечивают заданную геометрию факела; в конструкции применяются сменные сопла для точной настройки соотношения воздух/газ.
• Сервопривод — электропривод клапанов и заслонок для точной модуляции подачи воздуха и топлива в двухступенчатых режимах.
• Клапан (газовый запорный клапан) — многоступенчатая система запирания с электромагнитной и сервоуправляемой секциями для обеспечения безопасности и быстрого отключения подачи.
• Электроды — ионизационные и зажигательные электроды, выполнены из коррозионно‑устойчивых сплавов и размещены в головке сгорания для надёжного розжига и контроля.

Интеграция, эксплуатация и техническое обслуживание

• Интеграция: модульная конструкция позволяет быстро подключать горелку к стандартному фланцу Rp 1 1/2" и адаптировать к ПЛК.
• Пусконаладка: настройка давления рампы 4–45.6 мбар, контроль расхода 24.1–120.7 нм³/ч, проверка срабатывания датчика пламени и реле давления.
• Обслуживание: регулярная проверка электродов, форсунок и трансформатора розжига; проверка целостности клапанов и состояния сервопривода каждые 6–12 месяцев.
• Безопасность: обязательное заземление, защита автомата, контроль утечек газа и работоспособности датчиков пламени и давления.

Применение конструктивных элементов — топливного насоса, датчика пламени, топочного автомата, трансформатора розжига, реле давления, форсунок, сервопривода, клапана и электродов — обеспечивает Baltur TBG 120 P высокую надёжность, управляемость и соответствие современным требованиям энергоэффективности и безопасности в 2026 году.
