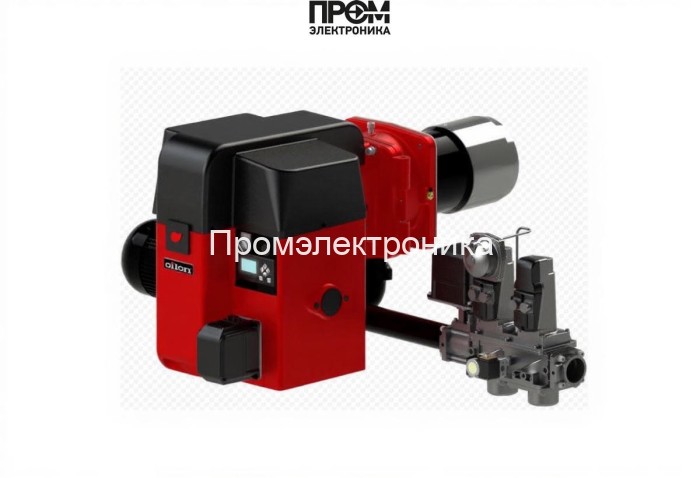

Газодизельная горелка Oilon GKP-90 H — техническое описание

Предлагаемое решение — комбинированная газодизельная горелка Oilon GKP-90 H (GKP90H-1) — спроектировано для промышленного теплоэнергетического оборудования и обеспечивает стабильную теплопередачу в диапазоне 350–1500 кВт. Конструкция ориентирована на длительную непрерывную эксплуатацию, простоту интеграции с котлами средней и большой мощности и соответствие современным требованиям энергоэффективности и экологичности.

Ключевые технические параметры

• Тип: комбинированная (газ/дизель), двухступенчатое управление
• Номинальная мощность: 350–1500 кВт
• Длина пламенной трубы: 300 мм; тип — стандартный
• Электропитание/двигатель: 380 В, 2200 Вт
• Расход топлива: 30–130 кг/ч
• Противодавление в топке: 0…8.5 мбар
• Класс защиты электрической части: IP20
• Габариты/вес: 48×6.7×11.2 см / 65 кг
• Соединение: Rp 1 1/2"

Конструкция и состав — основные узлы

Каждый узел горелки выполнен с акцентом на ремонтопригодность и безопасность. В состав конструкции входят следующие элементы с ключевыми функциями:

• Топливный насос — обеспечивает стабильную подачу жидкого топлива под требуемым давлением и совместим с дизелем вязкостью 4–12 сСт.
• Форсунки — распыление топлива с регулируемой дисперсией для оптимального смесеобразования и минимизации выбросов NOx.
• Трансформатор розжига — гарантирует надежный пуск горелки при различных климатических условиях, обеспечивает искрообразование для поджига смеси.
• Электроды — контроль стабильности искры и быстрый розжиг; конструкция адаптирована для длительного ресурса при регулярной диагностике.
• Датчик пламени — оптический/ионный контроль наличия горения с мгновенным сигналом на блок автоматики при потере пламени.
• Топочный автомат (блок автоматики) — управление последовательностью розжига, защитные алгоритмы, диагностика неисправностей и интерфейс для интеграции с системой котла.
• Реле давления — мониторинг давления топлива/газа и аварийное отключение при выходе параметров за допустимые пределы.
• Сервопривод — плавная двухступенчатая регулировка заслонок и клапанов для точного дозирования воздуха и топлива.
• Клапан — запорная арматура высокого ресурса, обеспечивающая герметичность при переходе между видами топлива и аварийном отключении.

Преимущества и области применения

• Универсальность: быстрый переход между газовым и жидкотопливным режимами повышает резервирование и бесперебойность теплоснабжения.
• Экономичность: двухступенчатое управление снижает расход топлива при частичной нагрузке.
• Надёжность: литой корпус и проверенные комплектующие обеспечивают длительный межсервисный интервал.
• Применение: промышленные и коммунальные котельные, теплогенераторы, сушильные установки, резервные пункты теплоснабжения.

Эксплуатация и обслуживание

• Рекомендуемый температурный диапазон работы: 0…+50 °C.
• Плановое обслуживание: проверка форсунок и фильтрации топлива, тест датчика пламени и трансформатора розжига, проверка сервоприводов и реле давления.
• Монтаж и интеграция: стандартное фланцевое подключение Rp 1 1/2", совместима с системами двухступенчатого управления котла.

Данное описание предназначено для технических специалистов и проектировщиков — при подборе конфигурации рекомендуем согласовать комплект поставки и опции арматуры (манометры, муфты, дополнительная автоматика) с поставщиком.
