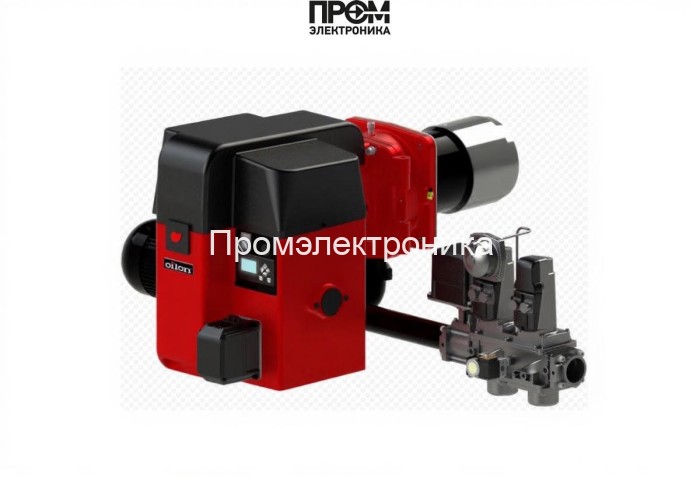

Газодизельная горелка Oilon GKP-50 H 1 1/2

Газодизельная горелка Oilon GKP-50 H 1 1/2 (арт. GKP50H-1) — комбинированное теплотехническое решение для промышленного и коммунального теплоснабжения. Предназначена для комплектации водогрейных и паровых котлов с низким и высоким противодавлением в топке. Работает на природном газе, пропане и жидком топливе (вязкость 4–12 сСт при +20 °C). Обеспечивает плавное распределение мощности в диапазоне 200–800 кВт, что делает её универсальной для большинства типов тепловых установок.

Ключевые технические характеристики

• Вид горелки: комбинированная (газовая/дизельная)
• Мощность: 200–800 кВт
• Исполнение: двухступенчатая
• Тип пламенной трубы: стандартная, длина 240 мм
• Номинальный диаметр: DN 40, тип соединения R 1 1/2"
• Электропитание: 380 В, электродвигатель 750 Вт
• Расход топлива: 17–68 кг/ч
• Противодавление в топке: 0…8.5 мбар
• Класс пыле- и влагозащиты: IP20
• Рабочая температура: 0…+50 °C
• Вес: 44 кг; габариты: 45×55×101 см
• Страна бренда: Финляндия

Конструкция и состав горелки

• Компактный корпус из алюминиевого литья с стойким покрытием (эмаль).
• Трёхфазный электродвигатель 750 Вт с высоконапорным вентилятором для обеспечения требуемого наддува воздуха.
• Головка сгорания (в комплекте) и стандартная пламенная труба длиной 240 мм.
• Топливный насос, рассчитанный на 2-трубную систему с обратной линией.
• Две форсунки с раздельным управлением через магнитные клапаны — переключение топлива без полной остановки установки (в зависимости от комплектации).
• Воздушная заслонка с сервоприводом для регулирования подачи воздуха и предотвращения оттока тепла при остановке.
• Откидной монтажный фланец с концевым выключателем для удобного доступа при ТО и ремонте.
• Фильтрация топлива перед распылением (не более 100 мкм), смотровое окно для визуального контроля пламени.

Преимущества

• Двойная топливная логика: бесперебойность теплоснабжения при перебоях с магистральным газом.
• Высокая энергетическая эффективность и низкие выбросы NOx (1 класс на газе, 2 класс на дизтопливе).
• Универсальность монтажа: подходит для большинства промышленно-коммунальных котлов с номинальным диаметром DN 40 и подключением R 1 1/2".
• Надёжность: компоненты рассчитаны на эксплуатацию при рабочих температурах до +50 °C и при противодавлении до 8.5 мбар.
• Удобство обслуживания за счёт откидного фланца и сервисной компоновки узлов.

Эксплуатация и обслуживание

• Пуск и управление — полностью автоматизировано (программное реле управления); управление мощностью возможно через термостат или прессостат котла.
• Рекомендуемые регламентные операции: проверка фильтров топлива (минимум 100 мкм), осмотр форсунок и газовой арматуры, контроль состояния заслонки и сервопривода, диагностика электродвигателя и вентилятора.
• Интервалы технического обслуживания зависят от качества топлива и режима работы; при интенсивной эксплуатации — не реже одного раза в сезон, при работающих системах резервирования — по техкарте завода-изготовителя.
• Для увеличения ресурса рекомендуется монтаж газового регулятора давления и внешней системы очистки топлива (опция).

Примеры реального использования

• Промышленные тепловые пункты — комбинированная схема позволяет работать на газе при нормальной подаче и автоматически переходить на дизтопливо при авариях в газовой сети.
• Коммунальные котельные — модульная установка горелок Oilon GKP-50 H обеспечивает резервирование и гибкое распределение нагрузки 200–800 кВт.
• Производственные процессы с периодическими пиковыми нагрузками — двухступенчатая схема и дистанционное управление позволяют оптимизировать потребление топлива.

Совместимость с котлами

Горелка подходит для водогрейных и паровых котлов с низким и высоким противодавлением в топке, где требуется подключение DN 40 / R 1 1/2". Рекомендуется согласовать параметры противодавления (0–8.5 мбар) и органы управления котла при проектировании.

Оборудование по отдельному запросу

• Механическая разъединительная муфта
• Счётчик рабочих часов
• Арматура для газопровода, расходомер топлива, манометр с клапаном

FAQ

• Можно ли использовать только газ или только дизель? Да — горелка комбинированная, конфигурируется под однотопливную или переключаемую работу.
• Какая минимальная/максимальная мощность при подключении? Диапазон мощности 200–800 кВт; точная регулировка достигается дросселем, газовым клапаном и системой управления.
• Какова требовательность к очистке топлива? Фильтрация не хуже 100 мкм обязательна для дизельной части; при необходимости ставят дополнительные фильтры и сепараторы.
• Нужна ли дополнительная защита от погодных условий? Электрооборудование имеет класс IP20; при наружной эксплуатации требуется шкаф и защита от влаги.
