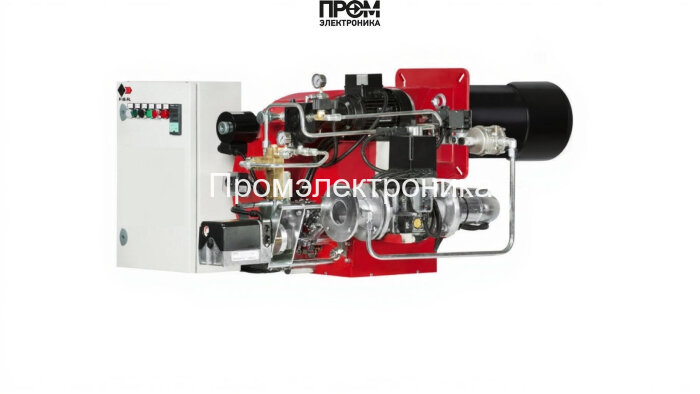

Газодизельная горелка FBR K 190/M TL EL + R. CE DN80-FS80 — техническое описание

Предлагаемая комбинированная газодизельная горелка FBR K 190/M TL EL + R — промышленное решение для котельных и теплоэнергетических установок, рассчитанное на надежную и экономичную работу в диапазоне мощности 349–2395 кВт. Конструкция ориентирована на длительную эксплуатацию в тяжёлых режимах с возможностью быстрого переключения между газовым и дизельным режимами, точным регулированием подачи топлива и встроенными средствами автоматической безопасности.

Ключевые особенности конструкции

• Комбинированное топливо: газ / дизель — быстрый переход без замены основных узлов;
• Удлинённая пламенная труба 481 мм — равномерное распределение тепловой нагрузки по поверхности теплообмена;
• Номинальный диаметр присоединения: DN80 — совместимость с типовыми промышленными котлами;
• Электропитание: 220/380 В, потребляемая мощность 7000 Вт, двигатель 5500 Вт — высокая энергоёмкость привода;
• Эксплуатационный диапазон: −15…+40 °C, класс защиты IP40, уровень шума 82 дБ.

Состав основных узлов и их назначение

• Топливный насос — обеспечивает дозированную подачу жидкого топлива по заданной кривой расхода (30–206 кг/ч), стабильное давление на форсунки и возможность быстрой остановки подачи при аварии.
• Датчик пламени — оптический/ионный контроль наличия факела, мгновенно блокирует подачу топлива при потухании и передаёт сигнал в систему автоматики.
• Топочный автомат — центральный контроллер последовательности розжига, переключения режимов и самодиагностики; реализует логики безопасности и связи с шкафом управления котла.
• Трансформатор розжига — формирует высоковольтный импульс для электродов, обеспечивает надёжный поджиг смеси при любых условиях окружающей среды.
• Реле давления — мониторинг газового и топливного давления в рампе/магистрали; при выходе параметров за пределы заданных значений инициирует блокировку.
• Форсунки — комплект точной распылительной арматуры для дизеля и форсированного впрыска при пиковых нагрузках; быстросъёмная конструкция для обслуживания.
• Сервопривод — регулирует положение заслонок и газового крана в режиме пропорционального управления, обеспечивает плавную модуляцию мощности.
• Клапан — запорно-регулирующая арматура с электрическим/пневматическим приводом, выполненная с учётом требований герметичности и быстрого срабатывания.
• Электроды — стабильный искровой розжиг и ионизационный контроль пламени, рассчитанные на длительный ресурс и простую замену.

Технические показатели и эксплуатация

• Диапазон мощности: 349–2395 кВт; расход газа 35–241 нм³/ч; давление газовой рампы 13.5–60 мбар; противодавление 0–15.5 мбар.
• Монтаж: фланец DN80-FS80; масса 140 кг; конструкция рассчитана на интеграцию в существующие котлы и модернизацию установок.
• Обслуживание: плановые проверки фильтров, чистка форсунок и пламенной трубы, ежегодная калибровка автоматики; типовые заменяемые узлы — форсунки, фильтры, датчики и электроды.

Преимущества для интеграции в промышленную систему

• Высокая надёжность и безопасность за счёт многоуровневой автоматики и датчиков;
• Экономичность при комбинированной работе и гибкие режимы модуляции мощности;
• Простота техобслуживания и доступность заменяемых модулей;
• Соответствие промышленным требованиям по шуму и защите, готовность к эксплуатации в диапазоне температур −15…+40 °C.

Горелка FBR K 190/M TL EL + R представляет собой модульную, технологически продвинутую систему с фокусом на безопасность, точность регулирования и длительный срок службы компонентов. Рекомендуется для средних и крупных котельных, где критична надежность перехода между источниками топлива и минимизация простоев.
