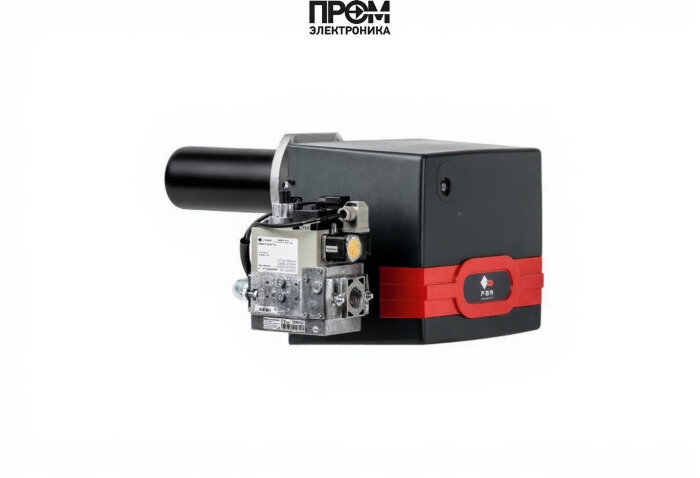

Газовая горелка FBR GAS X3 CE TC + R. CE D1"1/2 - S

Газовая горелка FBR GAS X3 CE TC + R. CE D1"1/2 - S — техническое описание

Предлагаемое техническое описание ориентировано на специалистов по монтажу, сервису и интеграции котельных систем. Горелка FBR GAS X3 — одноступенчатое газовое устройство средней мощности, разработанное для стабильной работы при тепловой нагрузке 69.8–174 кВт. В документе выделены конструктивные узлы, эксплуатационные требования и рекомендации по обслуживанию с акцентом на долговечность и безопасность.

Ключевые параметры

• Топливо: природный газ;
• Мощность: 69.8–174 кВт;
• Электропитание управления: 220 В;
• Длина пламенной трубы: 130 мм (стандартная);
• Расход газа: 7–17.5 нм³/ч;
• Противодавление: 0–4.5 мбар; давление рампы: 1.32–24.1 мбар;
• Класс защиты: IP40; температура эксплуатации: −15…+40 °C;
• Масса изделия: 14 кг; уровень шума: 66 дБ.

Конструкция и состав горелки

Конструкция выполнена с расчетом на простую интеграцию в промышленные и коммунальные котлы. Узлы горелки модульны: корпус с крепежом, пламенная труба, узел подачи воздуха и газовый раструб с регулировками. Ниже приведены основные компоненты и их назначение.

• Топливный насос — обеспечивает стабильную подачу газа в рампу при изменениях давления в магистрали; снабжен уплотнениями и фильтрацией для предотвращения загрязнений форсунок.
• Датчик пламени — оптический или ионизационный элемент контроля наличия горения; интегрирован в головку сгорания для быстрого обнаружения погасания и аварийного отключения.
• Топочный автомат — блок управления запуском/остановом, реализует алгоритмы проверки безопасности, последовательности розжига и защиты по давлению.
• Трансформатор розжига — высоковольтный источник для электродов розжига; гарантирует устойчивую и повторяемую ионизацию при старте.
• Реле давления — мониторит давление газа в рампе и сигнализирует о превышениях или падениях ниже допустимых значений, блокируя подачу топлива при аварии.
• Форсунки — точные золотниковые элементы формирования факела; поставляются в комплекте с головкой сгорания и рассчитаны на заданный расход 7–17.5 нм³/ч.
• Сервопривод — исполнительный механизм регулировки заслонок воздуха или газа (в рамках одноступенчатой схемы обеспечивает механическую стабильность подачи).
• Клапан — газовый запорный элемент с электромагнитным управлением и механической блокировкой для безопасной остановки подачи топлива.
• Электроды — комплект розжига и ионизации, выполнены из специального сплава для устойчивости к термоциклам и коррозии.

Преимущества и эксплуатация

• Модульная архитектура упрощает замену узлов и плановый сервис;
• Широкий диапазон давления и противодавления обеспечивает адаптацию к разным схемам газоснабжения;
• Низкий уровень шума и компактная масса упрощают монтаж в существующих котельных.

Рекомендации по обслуживанию

• Ежемесячно: визуальная проверка герметичности и состояния электропроводки;
• Раз в 6–12 месяцев: чистка пламенной трубы, проверка форсунок, тест датчика пламени и трансформатора розжига;
• При любых изменениях в давлении газа — проверка реле давления и уплотнений топливного насоса.

GAS X3 оптимальна для котлов 70–180 кВт и подходит для модернизации промышленного и коммунального оборудования, где требуются надежность, простота обслуживания и соответствие современным требованиям безопасности.
