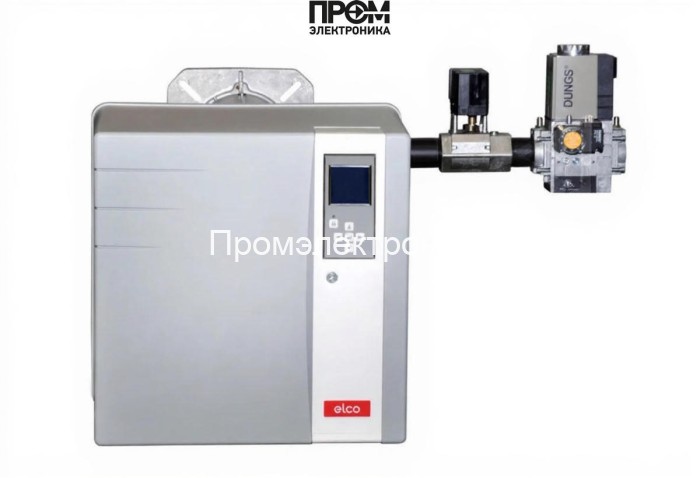

Газодизельная горелка Elco VGL 5.700 M KN d421

Газодизельная горелка Elco VGL 5.700 M KN d421 — техническое описание

Газодизельная горелка Elco VGL 5.700 M KN d421 предназначена для промышленного и коммунального применения в системах отопления и технологических печах, где требуется надежное и экономичное двухтопливное решение. Модель сочетает электронную модуляцию и двухступенчатое управление, обеспечивает диапазон мощности 200–700 кВт и быстрое переключение между газовым и дизельным режимами. Конструкция оптимизирована для монтажа в котельные и блочно‑модульные установки с короткой пламенной трубой 215 мм.

Ключевые эксплуатационные параметры

• Мощность: 200–700 кВт
• Тип топлива: природный/сжиженный газ и лёгкое дизельное топливо
• Управление: электронная модуляция + двухступенчатый режим
• Длина пламенной трубы: 215 мм (короткая)
• Электропитание: 220 В, потребляемая мощность 2000 Вт
• Класс защиты: IP41
• Вес/габариты: 60 кг; 96.7 × 58.1 × 54.9 см
• Фланцевое подключение: Rp 2" (газовая рампа d421)
• Рабочая температура: от −10 до +60 °C; противодавление 0–9 мбар

Состав и конструктивные узлы

Моноблочная конструкция горелки обеспечивает удобный доступ к основным агрегатам и узлам, что упрощает техобслуживание и сокращает время простоя. В состав изделия входят следующие критические элементы:

• топливный насос — обеспечивает стабильную подачу жидкого топлива при дизельном режиме и корректную подачу топлива к форсункам;
• форсунки — прецизионные распылители, настроенные для минимизации несгоревшего топлива и снижения эмиссий;
• датчик пламени — микропроцессорный цифровой датчик с быстрым временем реакции для контроля стабильности горения;
• топочный автомат — блок управления безопасностью и последовательностью пуска/остановки горелки;
• трансформатор розжига и электроды — надежная инициирующая система для воспламенения топливовоздушной смеси;
• реле давления — контроль противодавления и аварийная блокировка при выходе параметров за допуск;
• сервопривод — прецизионный исполнительный механизм для регулирования положения клапана и модуляции воздуха/газа;
• клапан (газовый/дизельный) — быстродействующие запорные элементы с электроуправлением для безопасного переключения топлива.

Преимущества и эксплуатационные рекомендации

• Энергоэффективность: электронная модуляция снижает количество пусков и общие эксплуатационные расходы.
• Низкие выбросы: соответствие европейским нормам при корректной наладке.
• Удобство обслуживания: съёмная головка с короткой трубой и доступ к форсункам и электродам.
• Рекомендуется проводить регламентные проверки топливного насоса, форсунок, датчика пламени и реле давления не реже одного раза в год, а при интенсивной эксплуатации — ежеквартально.

Elco VGL 5.700 M KN d421 — выбор для объектов с требованиями к высокой надёжности, точному регулированию мощности и быстрой смене топлива. Техническая конструкция и набор узлов обеспечивают предсказуемую работу в широком диапазоне нагрузок и условий эксплуатации.
