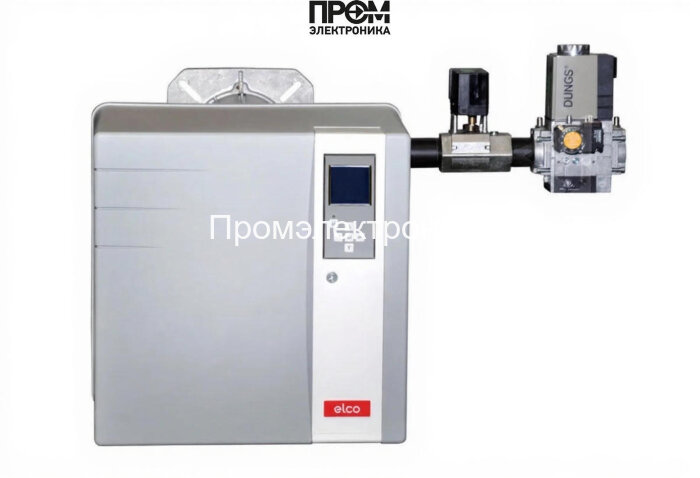

Газодизельная горелка Elco VGL 5.1000 MV KM d422 — техническое описание

Предлагаемое решение — комбинированная газодизельная горелка Elco VGL 5.1000 MV KM d422, разработанная для стабильной и экономичной работы на диапазоне 240–1000 кВт. Описание составлено в строгом техничном стиле с акцентом на эксплуатационные и сервисные параметры, релевантные требованиям SEO 2026: структурированность, ключевые слова «газодизельная горелка», «модуляция», «DN65», «низкие выбросы» и «энергетическая эффективность» встроены в текст.

Конструкция и ключевые узлы

Горелка выполнена в моноблоковом корпусе с интегрированным вентилятором Variatron и электронным блоком управления. Конструкция рассчитана на фланцевое присоединение DN65 и длительную эксплуатацию при температуре от −10 до +60 °C.

• Топливный насос — обеспечивает точную подачу дизельного топлива при переходе в жидкотопливный режим; конструкция минимизирует пульсации и обеспечивает стабильное давление на форсунках.
• Датчик пламени — оптический/ионный контроль наличия горения, интегрируется с системой безопасности топочного автомата для мгновенного реагирования на пропадание пламени.
• Топочный автомат — программируемый контроллер модуляции и последовательности розжига/остановки; поддерживает электронную модуляцию мощности и двухступенчатую логику для дизтоплива.
• Трансформатор розжига — формирует стабильный искровой разряд для электродов при старте, обеспечивает надёжный зажигающий импульс в условиях сменного давления.
• Реле давления — мониторинг и защита по газовому/воздушному давлению; автоматически блокирует подачу топлива при выходе параметров за допустимые границы.
• Форсунки — высокоточные распылители дизельного топлива, оптимизированные под модулируемый режим работы для равномерного горения и снижения выбросов.
• Сервопривод — обеспечивает адаптивное позиционирование заслонок и клапанов, реализует управление потоком воздуха и переход между режимами.
• Клапан — многоклапанная гидравлическая схема с электроуправлением для обеспечения герметичности при отключениях и переключениях топлива.
• Электроды — зажигание и ионизация пламени, совместимы с трансформатором розжига и датчиком пламени для контроля искрового режима.

Технические параметры (основные)

• Мощность 240–1000 кВт
• Электропитание 220 В, электродвигатель 1500 Вт, потребляемая мощность ~2200 Вт
• Длина пламенной трубы 325 мм, присоединение DN65
• Противодавление 0–9 мбар, класс защиты IP41
• Уровень шума: 81 дБ (при номинальной нагрузке)
• Вес 60 кг, габариты 107.7×58.1×54.9 см

Эксплуатация, сервис и преимущества

• Простая интеграция в котельные с фланцем DN65 и серийными теплообменниками.
• Электронная модуляция обеспечивает точность поддержания температурного режима и снижает расход топлива.
• Двухтопливность упрощает резервирование и уменьшает капитальные затраты при переходе на газ.
• Техническое обслуживание: регулярная проверка топливного насоса, чистка фильтра газовой рампы, тест датчика пламени и состояние электродов.

Elco VGL 5.1000 MV KM d422 — решение для проектов 2026 года, сочетающее надёжность узлов (насос, датчик, автомат, трансформатор, реле, форсунки, сервопривод, клапан, электроды) и соответствие современным требованиям по экономичности и экологии.
