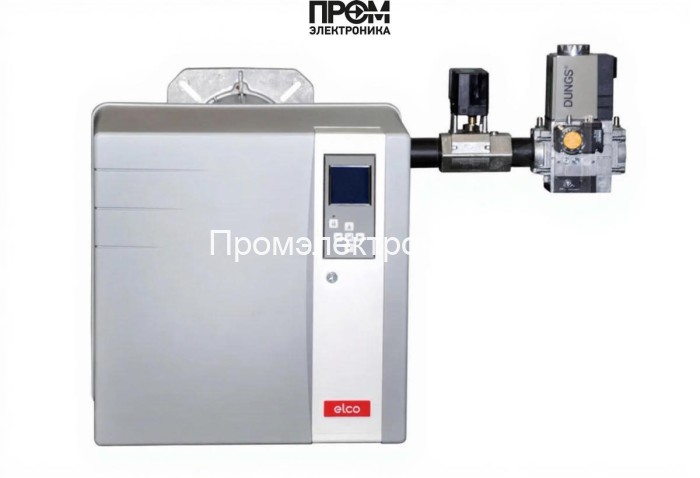

Газодизельная горелка Elco VGL 5.1000 M KM d420

Газодизельная горелка Elco VGL 5.1000 M KM d420 — техническое описание для проектировщиков и сервис-инженеров

Elco VGL 5.1000 M KM d420 — промышленная комбинированная (газ/дизель) горелка мощностью 240–1000 кВт, разработанная для стабильной работы в сложных условиях с возможностью автоматического перехода между видами топлива. Конструкция направлена на максимальную энергоэффективность, снижение выбросов NOx и простоту сервисного обслуживания в условиях эксплуатации 2026 года.

Ключевые характеристики

• Диапазон мощности: 240–1000 кВт
• Тип: прогрессивная, электронно-модулируемая, двухступенчатая
• Длина пламенной трубы: 325 мм
• Питание: 220 В, потребляемая мощность 2200 Вт; электродвигатель 1500 Вт
• Класс защиты: IP41; рабочая температура: −10…+60 °C; противодавление: 0…9 мбар
• Вес/габариты: 60 кг / 107.7×58.1×54.9 см

Состав и конструктивные узлы

Для оперативной диагностики и замены узлов горелка собрана из модульных элементов, каждый из которых выполняет критическую роль в обеспечении надёжного горения и безопасности. Основные детали:

• Топливный насос — обеспечивает стабильную подачу жидкого топлива при переходе на дизель, оборудован системой фильтрации и обратным клапаном для исключения подъёма давления.
• Датчик пламени — оптический/ионный контроль наличия стабильного горения, интегрирован с блоком управления для мгновенного отключения подачи топлива при отказе.
• Топочный автомат — микропроцессорный модуль управления с алгоритмами модуляции мощности, режимами самодиагностики и интерфейсом для подключения к BMS.
• Трансформатор розжига — обеспечивает надёжную искру при запуске; конструкция рассчитана на длительные включения и защиту от перенапряжений.
• Реле давления — контроль давления газа и топлива, реализовано аварийное блокирование при выходе параметров за допустимые пределы.
• Форсунки — газовые и дизельные форсунки высокого разрешения для точной дозировки и оптимального формирования факела, легко заменяются при техническом обслуживании.
• Сервопривод — регулирует положение заслонок и дозирование газа/воздуха при модуляции, обеспечивает плавность изменения мощности.
• Клапан (запорный и предохранительный) — многоуровневая система запирания топлива с электромагнитными и механическими элементами для исключения протечек.
• Электроды — контрольные и розжиговые электроды из коррозионно-устойчивых сплавов, гарантируют стабильную и долговременную работу при частых циклах пуска.

Преимущества и эксплуатация

• Автоматическое переключение топлива при падении давления газа, минимизация простоя котла.
• Эффективность модуляции обеспечивает экономию топлива и снижение выбросов, соответствие современным требованиям Low NOx.
• Модульная конструкция упрощает сервис: быстрая замена форсунок, электродов и насосов, доступ к плате управления для обновления ПО.
• Рекомендации по обслуживанию: ежегодная проверка датчиков, очистка форсунок и контроль герметичности рампы.

Elco VGL 5.1000 M KM d420 подходит для промышленных и коммерческих котлов, требующих надёжного двутопливного решения с акцентом на безопасность, простоту интеграции в систему автоматизации и соблюдение экологических норм 2026 года.
