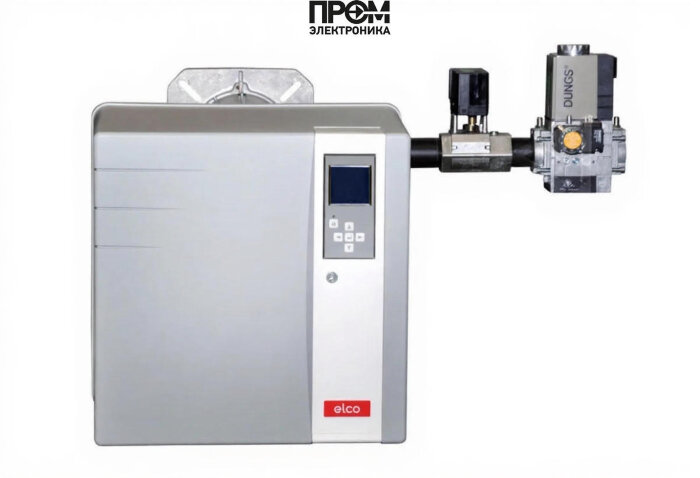

Газодизельная горелка Elco VGL 5.1000 M KL d421

Газодизельная горелка Elco VGL 5.1000 M KL d421 — техническое описание и состав

Технически спроектированная газодизельная горелка Elco VGL 5.1000 M KL d421 предназначена для промышленного и коммунального теплоснабжения с диапазоном мощностей 240–1000 кВт. Устройство реализует электронно модулируемое управление с двухступенчатым режимом работы, что обеспечивает плавную подачу топлива и минимизацию пусковых нагрузок на котёл. Конструкция ориентирована на простоту сервисного обслуживания и интеграцию в существующие котельные установки с фланцем Rp 2" и удлинённой пламенной трубой 435 мм.

Ключевые функциональные узлы и составные детали горелки представлены далее. В тексте подчёркнуты элементы, ответственные за топливную систему, поджиг, безопасность и регулировку горения — что важно для инженеров по эксплуатации и службой ТО.

• Топливный насос — обеспечивает стабильную подачу дизельного топлива при переключении с газового режима и поддерживает требуемое давление в рампе d421.
• Датчик пламени — оптический/ионный контроль наличия факела с быстрым отключением в случае погасания для предотвращения аварий.
• Топочный автомат (модуль автоматики) — процессорное управление модуляцией, двухступенчатой логикой и диагностикой с сохранением параметров в памяти (RTC).
• Трансформатор розжига — источник высокого напряжения для электрода поджига, рассчитан на надёжные многократные пуски в промышленном режиме.
• Реле давления — контроль противодавления и защитные срабатывания при выходе параметров за допустимые пределы (0–9 мбар рабочий диапазон).
• Форсунки — набивка сопел для дизельного распыла и газовые форсунки в рампе d421 с фильтрацией и возможностью быстрой замены.
• Сервопривод — управляет заслонкой воздуха и подачей топлива в режиме модуляции, обеспечивает синхронную работу электродвигателя 1500 Вт и приводов клапанов.
• Клапан — запорная газовая арматура с контролем герметичности; встроенные предохранительные решения для аварийного перекрытия подачи топлива.
• Электроды — поджиговые и ионизационные электроды в огневой голове, выполнены для длительного ресурса и удобной замены.

Дополнительно горелка включает высоконапорный вентилятор, звукоизоляционный кожух (уровень шума 81 дБ), блок питания 220 В с защитой IP41 и монтажный комплект. Конструктивно предусмотрены быстросъёмные элементы огневой головы для обслуживания сопел и электродов.

Эксплуатация и преимущества

• Плавная модуляция снижает число пусков и тепловые напряжения котла.
• Двухтопливная архитектура гарантирует резервирование и оперативное переключение на дизель.
• Встроенная диагностика и журнал ошибок упрощают поиск неисправности по узлам: насосу, реле давления, трансформатору розжига, датчику пламени.
• Компактность и стандартизированные фланцы облегчают интеграцию на дверце котла.

Рекомендованное ТО — проверка герметичности рампы и клапанов, очистка форсунок и замена фильтрующих элементов, тестирование датчиков и трансформатора розжига каждые 6–12 месяцев в зависимости от режима эксплуатации.
