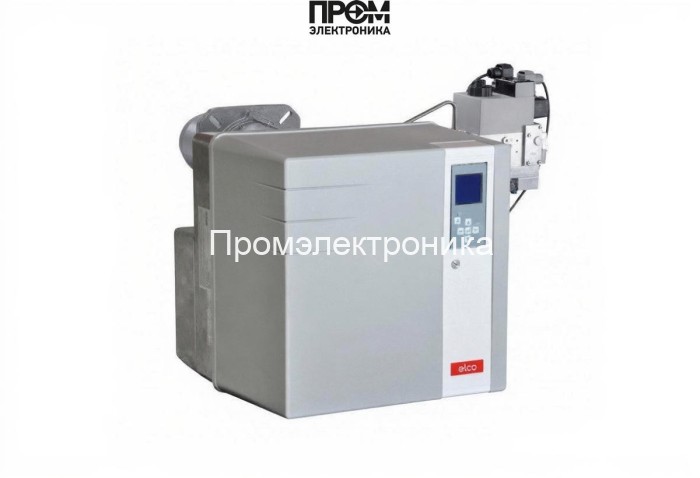

Газодизельная горелка Elco VGL 4.610 DP KN d311

Газодизельная горелка Elco VGL 4.610 DP KN — техническое описание

Elco VGL 4.610 DP KN — промышленная комбинированная газ/дизель горелка серии Duo Plus, разработанная для эффективного и экологичного сжигания в диапазоне мощности 190–610 кВт. Модель обеспечивает стабильную работу при противодавлении до 5,45 мбар и рассчитана на эксплуатацию в диапазоне температур от −10 до +60 °C. Конструкция ориентирована на надёжность, простоту обслуживания и соответствие требованиям Low NOx для минимизации выбросов.

Ключевые технические узлы

• Топливный насос — обеспечивает дозированную подачу дизельного топлива в режимах резервного и рабочего питания;
• Датчик пламени — контролирует устойчивость горения и обеспечивает мгновенное отключение при отсутствии факела;
• Топочный автомат (модуль управления MDE2) — реализует логику управления, сохранение параметров RTC и передачу диагностических сообщений;
• Трансформатор розжига — отвечает за формирование искрового разряда при запуске;
• Реле давления — контролирует давление воздуха/газа и предотвращает работу при критических отклонениях;
• Форсунки — точная подача топлива для обеспечения оптимальной факельной геометрии и снижения выбросов;
• Сервопривод — отвечает за пропорциональное регулирование заслонок и соотношение газ/воздух;
• Клапан (газовый/топливный) — электромагнитное управление подачей топлива с защитой от протечек;
• Электроды — контроль розжига и ионизации для безопасности запуска и горения.

Функции и управление

• Пропорциональное регулирование AGP для точного поддержания соотношения газ/воздух;
• Автоматическое переключение топлива — аварийный перевод на дизель при пропадании газа;
• Двухступенчатое регулирование для дизеля и плавное пневматическое управление на газе;
• Интеллектуальная диагностика с отображением кодов ошибок и историей событий в модуле MDE2.

Конструкция и эксплуатация

• Короткая пламенная труба 247 мм, литой металлический корпус с полипропиленовым кожухом для шумоподавления;
• Электропитание 220 В, электродвигатель 750 Вт, класс защиты IP41;
• Обслуживание: доступ к головке сгорания, простая замена форсунок и электродов, очистка фильтра газовой рампы;
• Комплектация: огневая голова, газовая рампа d311 (3/4\"‑Rp1\"), модуль управления и документация.

Решение оптимально для котельных, промышленных теплообменников и объектов с требованием к низким выбросам NOx. Технический комплект и модульность делают Elco VGL 4.610 DP KN предпочтительным выбором для объектов, где важны точность регулирования, безопасный розжиг и быстрая сервисная доступность.
