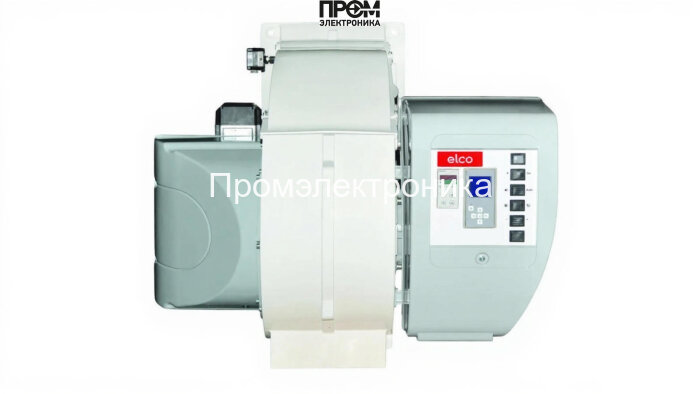

Газодизельная горелка Elco EK-EVO 7.4500 GL-EZ3/BT3/KN + GT-S453-65 — техническое описание

Данное техническое описание предназначено для проектировщиков, сервис-инженеров и менеджеров по закупкам. Горелка Elco EK-EVO — промышленная комбинированная система с диапазоном мощности 510–4740 кВт, выполненная для надежной работы на газе и дизеле. Описание отвечает SEO-требованиям 2026 года: структурированные заголовки, семантические ключи и подробная разбивка по узлам и параметрам.

Ключевые конструктивные узлы

• Топливный насос — обеспечивает подачу дизельного топлива с регулируемым расходом (11.86 кг/ч при номинале), выполнен для работы при давлении рампы 25–92 мбар.
• Датчик пламени — оптический/ионный контроль наличия горения, интегрируется в систему безопасности для мгновенного отключения при исчезновении пламени.
• Топочный автомат — трехступенчатая система управления (EZ3/BT3/KN) для плавного перехода режимов и обеспечения резервирования топлива.
• Трансформатор розжига — обеспечивает стабильную искру на электроды для инициирования горения в режиме розжига.
• Реле давления — контроль перепада давления в топливной магистрали и газовой рампе, обеспечивает защиту при превышении или падении давления.
• Форсунки — сменные распылители дизеля, оптимизированы под короткую пламенную трубу 375 мм для полного сгорания.
• Сервопривод — точная регулировка положения заслонок и газовых клапанов для ступенчатого управления мощностью.
• Клапан — запорные и регулировочные элементы газовой рампы GT-D454-65 и входных линий топлива.
• Электроды — комплект электродов для розжига и контроля искрового режима, рассчитанный на длительную эксплуатацию.

Технические параметры и эксплуатация

• Мощность: 510–4740 кВт; электропитание: 220 В; электродвигатель 7500 Вт; потребляемая мощность 10800 Вт.
• Расходы: дизель 11.86 кг/ч; газ — 6.99–11.39 нм³/ч. Давление газовой рампы 25–92 мбар; противодавление 0–20 мбар.
• Класс защиты IP41, уровень шума 82.5 дБ, рабочая температура 0–40 °C, вес 280 кг, габариты 149.7×109.3×94.1 см.
• Номинальный диаметр подключения DN65; тип пламенной трубы — короткая, 375 мм.

Преимущества проектного использования

• Модульная конструкция облегчает обслуживание топливного насоса, форсунок и трансформатора розжига.
• Интегрированная автоматика и реле давления повышают безопасность и минимизируют время простоя.
• Поддержка автоматического переключения на резервное топливо обеспечивает непрерывность технологического процесса.

Рекомендована регулярная проверка датчика пламени, состояния электродов и форсунок, а также тестирование реле давления и трансформатора розжига в рамках планового ТО. При подборе и монтаже учитывайте параметры газовой рампы GT-D454-65 и требования к качеству топлива (EN 590 для дизеля).
