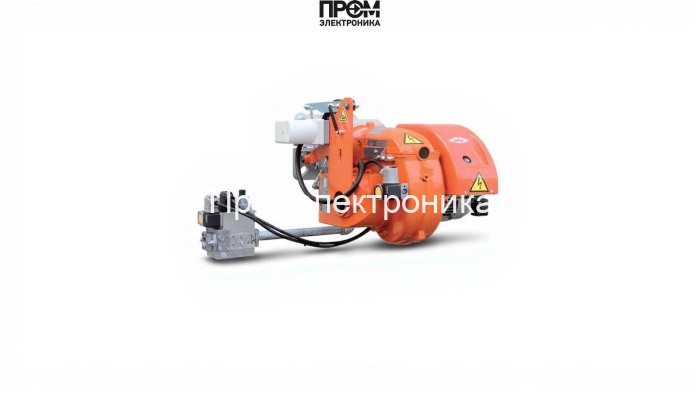

Газовая горелка Baltur TBG 360 MC L600

Газовая горелка Baltur TBG 360 MC L600 — техническое описание

Представленная горелка Baltur TBG 360 MC L600 — инженерно ориентированное решение для промышленных котельных 2026 года, разработанное для стабильной работы в диапазоне 500–3600 кВт. Конструкция ориентирована на простоту обслуживания, минимизацию выбросов и интеграцию в автоматизированные системы управления. Описание содержит ключевые эксплуатационные параметры и составные узлы, критичные для безопасности и надежности работы.

Ключевые технические характеристики

• Вид топлива: природный газ (метан) и пропан
• Диапазон мощности: 500–3600 кВт
• Электропитание: 380 В, потребляемая мощность ≈ 8000 Вт, электродвигатель 7500 Вт
• Длина пламенной трубы: 600 мм (регулируемая)
• Работа при противодавлении: 0–24 мбар
• Класс защиты: IP54; уровень шума: 87.8 дБ
• Вес/габариты: 101 кг; 140×82×61 см

Конструкция и составные узлы

Механическая и электрическая компоновка выполнены с упором на сервисное обслуживание и безопасность. Основные компоненты горелки:

• топливный насос — обеспечивает стабильное давление подачи и точность дозирования газа при переключении ступеней мощности;
• датчик пламени — ионизационный/оптический контроллер, гарантирующий мгновенное отключение при потухании;
• топочный автомат (блок автоматики LME22) — отвечает за логику пуска/остановки, самодиагностику и интерфейс с верхним уровнем управления;
• трансформатор розжига — обеспечивает надежную искру для инициирования горения при заданных условиях;
• реле давления — контролирует нагнетательное/всасывающее давление в системе, блокируя пуск при отклонениях;
• форсунки (газовая рампа приобретается отдельно) — модулирующие элементы распределения газа под заданное сопло;
• сервопривод воздушной заслонки — обеспечивает позиционирование заслонки для оптимизации состава воздуха/топлива;
• клапан (штепсельные/электромагнитные узлы) — выполняет аварийное и рабочее перекрытие подачи газа;
• электроды — ионизационные электроды и датчики контроля электропроводности пламени.

Эксплуатация и техническое обслуживание

• регламентный осмотр: проверка герметичности газовой магистрали, состояния форсунок и электрических соединений;
• тесты автоматики и датчиков перед каждым запуском; контроль работы реле давления и датчика пламени;
• балансировка и техническая диагностика вентилятора/электродвигателя; замена уплотнений по интервальной схеме;
• внедрение мониторинга через интерфейсы OCI400/ACS400 для удалённого логирования аварий и энергоэффективности.

Преимущества и рекомендации по интеграции

• модульная конструкция упрощает замену форсунок и узлов розжига без демонтажа корпуса;
• возможность дооснащения электронным регулятором для плавной модуляции мощности;
• реализация требований II класса по EN 676 обеспечивает сниженные выбросы NOx/CO;
• рекомендуется подбирать газовую рампу и форсунки с учётом параметров сети и типа котла для обеспечения оптимального КПД.

Данное техническое описание предоставляет исчерпывающую картину узлов и их назначений, необходимых для принятия решения по интеграции Baltur TBG 360 MC L600 в современные энергоэффективные проекты и промышленные установки.
