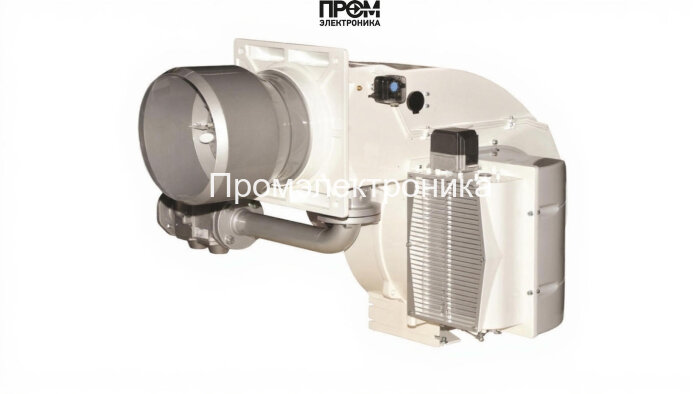

Газодизельная горелка Elco EK-EVO 6.2900 GL-EZ3/BT3/KN

Газодизельная горелка Elco EK‑EVO 6.2900 — техническое описание

Elco EK‑EVO 6.2900 — промышленная комбинированная газодизельная горелка, спроектированная для устойчивой, экономичной и экологичной работы в котельных средних и больших мощностей. Модель обеспечивает диапазон полезной мощности 290–3050 кВт при минимальных выбросах благодаря Low NOx конструкции огневой головы и оптимизированной газовой рампе (GT‑S453‑65 / GT‑D453‑2" / GT‑S452‑2). Конструкция учитывает требования 2026 года по энергоэффективности и интеграции в цифровое управление котельной.

Ключевые технические характеристики

• Тип: комбинированная газ/дизель
• Мощность: 290–3050 кВт
• Исполнение регулирования: трехступенчатое (дизель), плавно‑двухступенчатное электронное регулирование (газ)
• Длина пламенной трубы: 330 мм (короткая)
• Электропитание: 220 В (варианты 230/400 В, 50/60 Гц)
• Потребляемая мощность: 6300 Вт; вентиляторный электродвигатель: 4000 Вт
• Класс пылевлагозащиты: IP41; уровень шума до 77 дБ
• Присоединение: DN 65; рабочее противодавление 0–15 мбар
• Габариты и масса: 137.8×103.5×81.2 см, масса 234 кг

Основные узлы и состав горелки

Сборка Elco EK‑EVO выполнена в моноблочном корпусе с поворотным воздухозаборником, что упрощает монтаж и сервис. В состав устройства входят следующие ключевые компоненты и исполнительные элементы:

• топливный насос — обеспечивает стабильную подачу жидкого топлива и поддержание постоянного давления в форсунках;
• форсунки — дозирование и распыление дизельного топлива для оптимального процесса сжигания;
• датчик пламени — контроль устойчивости горения и обеспечение безопасности автоматического отключения;
• трансформатор розжига — формирует высоковольтный импульс для инициации искры на электродах;
• электроды — инициируют розжиг и контролируют электроискровую стабильность пламени;
• топочный автомат (щит управления Lamtec BT300) — управляет режимами, логикой безопасности и интерфейсом оператора;
• реле давления — мониторинг давления топливной/воздушной системы и инициирование защитных схем при отклонениях;
• серводвигатель (сервопривод) — точное позиционирование дроссельной заслонки и регулирование подачи воздуха/газа;
• электромагнитные клапаны / клапан — обеспечение закрытия/открытия топливных контуров и аварийной блокировки.

Операционные особенности и обслуживание

• Интерфейс управления с памятью настроек и диагностикой. Поддержка быстрого ввода параметров и удалённого мониторинга.
• Рекомендованное плановое обслуживание: проверка газовой рампы, фильтрации и состояния форсунок каждые 200–1000 моточасов в зависимости от качества топлива.
• Условия эксплуатации: от 0 до +40 °C; монтаж в помещениях с притоком воздуха и защитой от запыления.

Elco EK‑EVO 6.2900 спроектирована для быстрой интеграции в промышленные и коммунальные котельные установки с требованием высокой надёжности, низкого уровня выбросов и возможности переключения топлива в аварийной ситуации.
