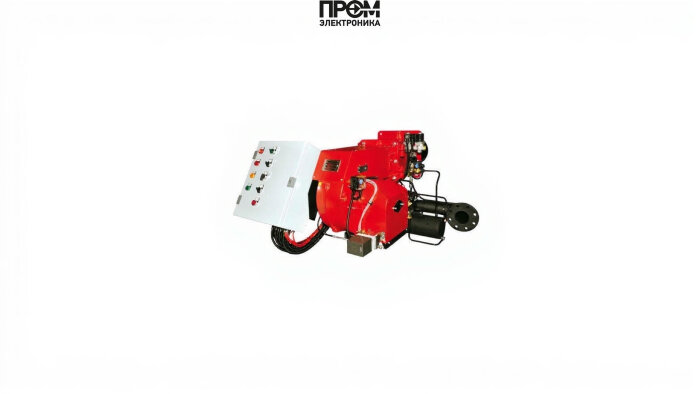

Газодизельная горелка Ecoflam MULTIFLAM 1200.1 PR TC VGD 40.100 — техническое описание и состав

Предлагаем детализированное техническое описание комбинированной прогрессивной горелки Ecoflam MULTIFLAM 1200.1 PR TC VGD 40.100, разработанной для промышленного применения в паровых и водогрейных котельных. Конструкция рассчитана на диапазон мощности 2700–13000 кВт, обеспечивает стабильность горения при противодавлении до 34 мбар и соответствует требованиям современной автоматики для коллективных и индивидуальных котлов (EN303/EN676/EN267). Техническая архитектура ориентирована на энергоэффективность, модульность обслуживания и интеграцию в промышленные схемы управления 2026 года.

Ключевые компоненты и их функции

• Топливный насос — обеспечивает стабильную подачу жидкого топлива на форсунки, поддерживает необходимое давление в контуре при любых режимах работы и интеграции со станцией подогрева.
• Форсунки — распыление мазута с заданной дисперсией для оптимального перемешивания с воздухом; доступна сменная комплектация под разные вязкости топлива до 50°E при +50°C.
• Датчик пламени — мониторинг наличия устойчивого горения; обеспечивает быструю блокировку при срыве пламени с передачей сигнала в блок автоматики.
• Топочный автомат — контроллер управления процессом горения с диагностикой, последовательностью розжига и защитными алгоритмами согласно современным требованиям безопасности.
• Трансформатор розжига — генерирует высоковольтный импульс для ионизационных электродов, гарантируя надежный инициирующий разряд при всех условиях запуска.
• Реле давления — контроль давления подачи топлива и газа, реализует аварийную остановку при выходе параметров за допустимые пределы.
• Сервопривод — управление воздушной заслонкой и дросселем подаваемого топлива, реализует пропорциональное регулирование для поддержания оптимального состава горючей смеси.
• Клапан — многоступенчатая система запорных и предохранительных клапанов газовой рампы (VGD 40.100) и топливного контура, обеспечивает герметичность и безопасное переключение режимов.
• Электроды — ионизационные электроды контроля пламени и розжига, выполнены для длительной эксплуатации в агрессивных условиях топочной камеры.

Технические параметры и эксплуатационные особенности

• Тип горелки: комбинированная (газ/дизель), прогрессивная. Номинальный диаметр: DN 100.
• Мощность: 2 700–13 000 кВт; расход топлива 228–1099 кг/ч; длина пламенной трубы 470 мм (короткая).
• Электропитание: 220/380 В; электродвигатель 37 000 Вт; потребляемая мощность 43 500 Вт.
• Класс защиты электрооборудования IP55; рабочая температура от −10 до +60 °C; уровень шума 95.6 дБ.
• Газовая рампа VGD 40.100: давление рампы 76–180 мбар; двойной газовый клапан класса «А» в комплекте.
• Комплектация по запросу: станция подогрева топлива, насосная группа, бак на отдельной раме.

Интеграция и обслуживание

• Проектирование автоматических схем с пропорциональным управлением воздуха/топлива, адаптация под существующие насосные группы и системы вентиляции.
• Регламентное обслуживание: проверка форсунок и фильтров, тестирование датчиков пламени и реле давления, осмотр электродов и трансформатора розжига.
• Доступ к узлам через шарнирный фланец минимизирует время демонтажа при замене узлов и ремонте.

Ecoflam MULTIFLAM 1200.1 сочетает модульную надежность и современные алгоритмы управления, что делает её оптимальным выбором для котельных, требующих гибкости в топливной политике и высокой эксплуатационной готовности.
