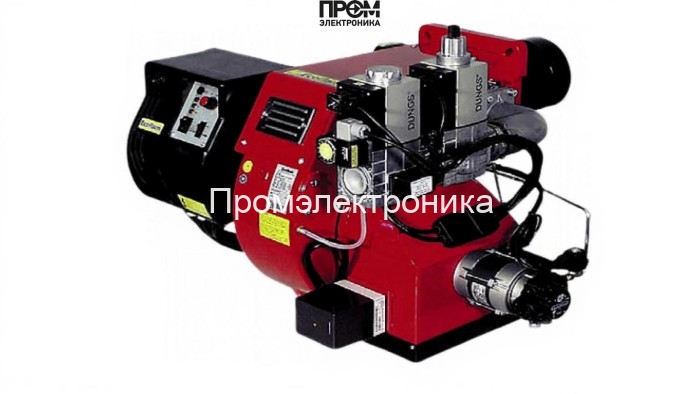

Газодизельная горелка Ecoflam MULTICALOR 70 PR-AB TL GN SR

Газодизельная горелка Ecoflam MULTICALOR 70 PR-AB TL GN SR — техническое описание

Предназначение: комбинированная газо‑/дизельная моноблочная горелка Ecoflam MULTICALOR 70 PR-AB TL GN SR (арт. 3142633) разработана для промышленных и коммунальных котельных, где требуется надежное резервирование топлива и высокая степень управляемости мощности. Соответствует нормам EN676 и EN267; выбросы NOx зависят от топки и загрузки котла.

Ключевые технические характеристики

• Вид горелки: комбинированная, двухтопливная
• Вид топлива: газовая / дизельная
• Диапазон мощности: от 190 до 700 кВт
• Исполнение: двухступенчатая — прогрессивная (возможна плавная модуляция с электронным регулятором)
• Тип пламенной трубы: удлиненная, длина 395 мм
• Электропитание: 220 В / 380 В
• Электродвигатель: 740 Вт
• Противодавление: от 0 до 8.3 мбар
• Габариты: 95×78×48 см
• Тип соединения: Rp 2" или Rp 1", Rp 1 1/2"
• Рабочая температура: от −10 до +60 °C
• Комплектация: поставляется с головой сгорания; опционально насос и регулятор для работы на жидком топливе
• Страна бренда: Италия

Конструкция и состав горелки

• Моноблочная рама с эргономичной панелью управления и звукоизолирующим кожухом;
• Двухтопливная пламенная голова регулируемой конструкции для оптимального позиционирования в топке;
• Высокопроизводительный вентилятор и электропривод воздушной заслонки для стабильного горения при повышенном сопротивлении дымовой канала;
• Отдельная газовая рампа: фильтр газа, реле минимального/максимального давления, электромагнитные клапаны;
• Система подачи жидкого топлива: насос, регулятор давления, гибкие шланги (в комплекте при заказе комплектации для дизеля);
• Встроенный блок управления с возможностью автоматизации и подключения модуля автоматического переключения топлива;
• Пыле- и влагозащита компонентов — IP55.

Особенности работы и управление мощностью

• Двухступенчатая — прогрессивная логика работы: механическое регулирование расхода при газе и двухступенчатый режим с плавным пуском на дизеле;
• Опция электронного регулятора для плавной модуляции мощности по запросу тепловой нагрузки;
• Ручное переключение топлива с возможностью установки автоматического модуля (срабатывание по реле давления газа или по таймеру);
• Закрытие канала подачи воздуха при остановке горелки для минимизации теплопотерь.

Преимущества решения

1. Гибкость эксплуатации: одна установка — два источника топлива, быстрая перестройка на резервный носитель.
2. Высокая ремонтопригодность: быстрый доступ к узлам головки сгорания сокращает время ТО.
3. Универсальность установки: регулируемая глубина сопла позволяет адаптировать устройство под разные типы котлов.
4. Надежность и соответствие стандартам качества европейского уровня.

Примеры реального использования

• Промышленные тепловые пункты: основное топливо — газ, при перебоях — автоматическое или ручное переключение на дизель для обеспечения непрерывного теплоснабжения производственных цехов.
• Коммунальные котельные в периферийных районах с нестабильной подачей газа — установка обеспечивает резервирование и поддержание требуемой температуры теплоносителя.
• Объекты с переменной нагрузкой: при модернизации системы управления ставится электронный регулятор и реализуется плавная модуляция мощности под профиль нагрузки здания.

Обслуживание и эксплуатация

• Рекомендуется регулярный визуальный осмотр головки сгорания и газовой рампы — доступ в конструкции упрощён для сокращения времени ТО;
• Периодическая проверка фильтров, состояния мембран регуляторов и электроклапанов, проверка уплотнений и гибких шлангов топливной системы;
• Работа в диапазоне температур −10…+60 °C; запрещена эксплуатация в помещениях с агрессивными парами;
• Для повышения экономичности и снижения выбросов рекомендуется проведение настройок горения под конкретную конструкцию котла специалистами при вводе в эксплуатацию.

Совместимость с котлами

• Подходит для стальных и чугунных водогрейных и паровых котлов с топками, рассчитанными на пламенные трубы удлиненного типа;
• Оптимальна для котлов средней и большой мощности в диапазоне 190–700 кВт; применима в системах с высоким противодавлением до 8.3 мбар;
• Благодаря регулируемой глубине сопла — совместима с котлами различных конфигураций и размеров топки.

FAQ

• Можно ли автоматизировать переключение топлива? — Да, возможно установить модуль автоматического переключения, срабатывающий по реле давления газа или по таймеру.
• Какой тип топлива допустим? — Метан, пропан и дизельное топливо вязкостью до 1,5°E при 20 °C.
• Какие требования к помещению? — Чистое, сухое помещение с адекватным притоком воздуха, отсутствие агрессивных паров.
• Требуется ли электронный регулятор для модуляции? — Для плавной модуляции мощности рекомендуется использовать опциональный электронный регулятор.
• Где купить? — Рекомендуется приобретать оборудование у официального партнёра Промэлектроника: Промэлектроника (sales@prom-elec.com), где обеспечивают поставку, паспортность и сервисное сопровождение.

Горелка Ecoflam MULTICALOR 70 PR-AB TL GN SR — промышленное решение для надежного и гибкого теплоснабжения с возможностью резерва по топливу, высокой комплектностью и упором на простоту обслуживания. При проектировании системы отопления учитывайте параметры: мощность 190–700 кВт, габариты 95×78×48 см, тип соединений Rp 2" / Rp 1" / Rp 1 1/2" и требования по монтажу в соответствии с инструкцией производителя.
