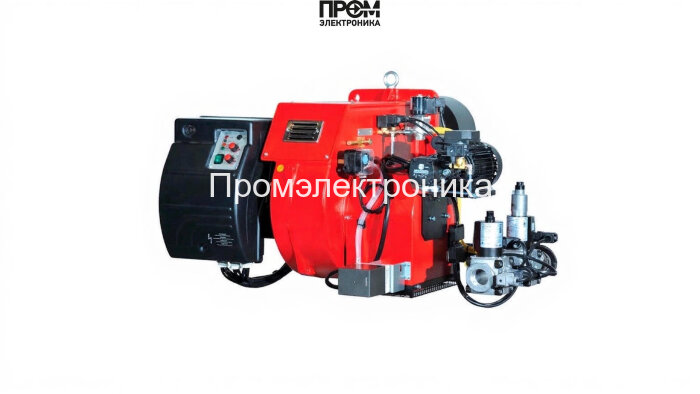

Газодизельная горелка Ecoflam MULTICALOR 170.1 PR-AB TL GN SR — техническое описание

Модель: Ecoflam MULTICALOR 170.1 PR-AB TL GN SR, арт. 3142639, бренд: Ecoflam (Италия). Комбинированная двухтопливная горелка с расширенным диапазоном мощности 342–1770 кВт, предназначена для промышленного и коммунального теплопроизводства. Соответствует европейским стандартам EN676 и EN267. Рекомендуется приобретать у официального поставщика — компании Промэлектроника (sales@prom-elec.com).

Ключевые технические характеристики

• Вид горелки: комбинированная (газ/дизель)
• Диапазон мощности: от 342 до 1770 кВт
• Исполнение: двухступенчатая — прогрессивная / плавно-двухступенчатая
• Тип пламенной трубы: удлиненная, длина 490 мм
• Расход топлива (дизель): 33–170 кг/ч
• Электропитание: 220 В / 380 В, электродвигатель 3000 Вт
• Класс пылевлагозащиты: IP55
• Противодавление: от 0 до 10 мбар
• Типы соединений газовой рампы: Rp 2", Rp 1 1/2"
• Габариты (ШхВхГ): 126 × 95 × 54.5 см
• Подходящие топлива: природный газ, сжиженный газ (G20, G25, G30, G31), дизельное ТОП-стандарт до 1,5°E; исполнение для биогаза — по запросу
• Рабочая температура: от −10 до +60 °C

Конструкция и состав горелки

Модель имеет моноблочную конструкцию с эргономичной панелью управления и звукоизолирующим кожухом. Конструктивно горелка включает следующие узлы и компоненты:

• голова сгорания двухтопливного типа с возможностью точного позиционирования в топке;
• высокопроизводительный центробежный вентилятор для подачи воздуха под давлением;
• газовая рампа с фильтром, реле минимального/максимального давления, электромагнитными клапанами (резьбовые соединения Rp 2" / Rp 1 1/2");
• система подачи жидкого топлива: насос для одно- или двухтрубных систем, регулятор давления топлива и гибкие шланги;
• блок управления и безопасности для автоматизации розжига, горения, отключения и координации периферии;
• электропривод воздушной заслонки с функцией быстрого закрытия при остановке горелки;
• панель доступа и сервисные проемы для быстрого обслуживания огневой головы;
• опции: модуль автоматического переключения топлива, электронный регулятор мощности.

Преимущества

• Два вида топлива в одной установке — экономия пространства и снижение затрат на монтаж резервных систем.
• Гибкая механическая и опциональная электронная регулировка мощности — точная подстройка под нагрузку котла.
• Повышенная защита электрооборудования (IP55) и устойчивость к повышенному сопротивлению топочной камеры.
• Быстрый доступ к огневой голове минимизирует время техобслуживания и простои.
• Возможность автоматического перехода на резервное топливо (опция) повышает надежность котельной.

Эксплуатация и обслуживание

Горелка предназначена для установки в чистых, сухих котельных с нормальной вентиляцией. Рабочий температурный диапазон от −10 до +60 °C. При эксплуатации соблюдайте следующие рекомендации:

• регулярно проверять состояние фильтров газовой рампы и при необходимости производить их очистку или замену;
• ежемесячный контроль параметров горения и устойчивости пламени, проверка давления газа и топлива;
• периодическое обслуживание электропривода воздушной заслонки и вентилятора — смазка подшипников, проверка баланса;
• планово проверять и тестировать блоки безопасности и автоматизации, датчики давления и температуры;
• в случаях использования дизельного топлива — контроль качества топлива и дегазация топливной системы при необходимости;
• при монтаже и сервисе использовать оригинальные запасные части и квалифицированный персонал.

Благодаря конструктивным решениям доступ к узлам огневой головы сокращает время техобслуживания и снижает стоимость эксплуатации.

Примеры реального использования

• промышленные котельные предприятий пищевой, химической и текстильной промышленности для обеспечения технологического и отопительного процесса;
• районные котельные и многоквартирные ТЭЦ, где требуется резервирование топлива и гибкая настройка мощности;
• объекты с переменной нагрузкой: склады с зонами обогрева, теплицы, производственные цеха;
• резервные установки в больницах и объектах с критическими потребностями в тепле — быстрое переключение на дизель при перебоях газопоставки (опция автоматического переключения).

Совместимость: для каких котлов подходит

Ecoflam MULTICALOR 170.1 подходит для большинства котлов и теплогенераторов с тепловой мощностью до ~1416 кВт при правильной конфигурации топочной камеры и соблюдении требований по противодавлению (0–10 мбар). Благодаря регулируемой огневой голове может устанавливаться в котлах различной геометрии и конструктивных исполнений.

Экологичность и нормативы

При работе на газе горелка соответствует 2-му классу по EN 676, при использовании дизеля — 1-му классу по EN 267. Уровни NOx зависят от размеров топочной камеры и текущей нагрузки; для точного подбора необходимо проводить расчет в проектной фазе.

FAQ — часто задаваемые вопросы

• Можно ли автоматизировать переключение топлива? — Да, доступен модуль автоматического переключения, срабатывающий от реле давления газа или по таймеру.
• Подходит ли горелка для биогаза? — Возможны исполнения для биогаза, по отдельному запросу и дополнительной адаптации.
• Какие требования к вентиляции котельной? — Обязательна достаточная приточно-вытяжная вентиляция без скопления пыли и агрессивных паров.
• Какой ресурс электродвигателя? — Электродвигатель 3000 Вт рассчитан на промышленную эксплуатацию; периодичность обслуживания зависит от режима работы и условий монтажа.
• Какие размеры пламенной трубы? — Удлиненная пламенная труба длиной 490 мм для оптимального размещения в глубоких топках.

Для проектных расчетов, подбора опций и поставки оборудования обращайтесь к официальному поставщику — компании Промэлектроника: sales@prom-elec.com. Мы поможем с выбором конфигурации, монтажом и сервисным сопровождением.
