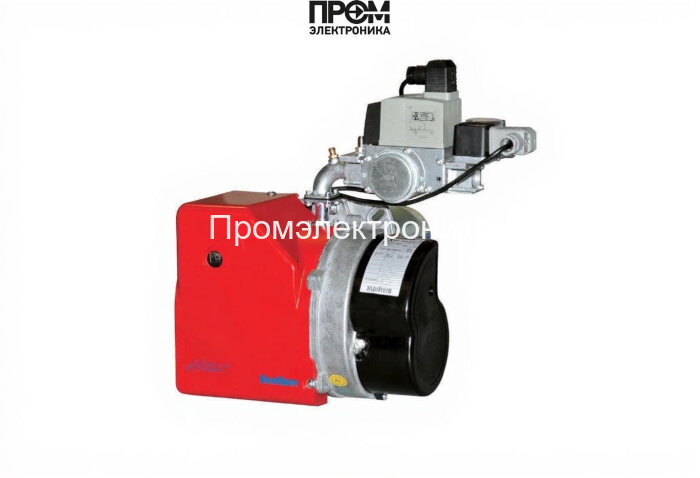

Газовая горелка Ecoflam MAX GAS 70 LN P TC GN SR TW MB-DLE 403

Газовая горелка Ecoflam MAX GAS 70 LN P TC GN SR TW MB‑DLE 403 — техническое руководство

Представленная одноступенчатая газовая горелка Ecoflam MAX GAS 70 разработана для надёжного и предсказуемого теплопроизводства в диапазоне 34–70 кВт. Конструкция ориентирована на промышленные и коммунально‑бытовые котельные, где важны безопасность, простота обслуживания и совместимость с типовыми котловыми камерами при противодавлении 0–3 мбар. Описание приведено с акцентом на ключевые узлы и практические параметры интеграции.

Ключевые технические параметры

• Тип топлива: природный или сжиженный газ;
• Мощность: 34–70 кВт;
• Электропитание: 220 В, потребляемая мощность 190 Вт;
• Электродвигатель вентилятора: 75 Вт;
• Длина пламенной трубы: 85 мм (короткая);
• Класс защиты: IP40; рабочая температура: −10…+60 °C;
• Давление газа на рампе: 8.8–25 мбар; противодавление в камере: 0–3 мбар.

Составные узлы и функциональные блоки

Горелка представляет собой комплексу модулей, спроектированных для простой диагностики и ремонта. Входящие элементы:

• Топливный насос — обеспечивает стабильную подачу газа к рампе и форсункам, минимизирует пульсации давления в смешении;
• Форсунки — формируют дозированную струю газа для равномерного распыла по пламенной трубе;
• Клапан (электромагнитный/поплавковый) — обеспечивает безопасное перекрытие подачи топлива при отключении питания или срабатывании защит;
• Сервопривод — механический исполнитель для точной регулировки подачи воздуха и газа в рабочей конфигурации;
• Трансформатор розжига — генератор высокого напряжения для инициирования искры на электродах;
• Электроды — узел розжига и контроля стабильности факела, выполненные для быстрой замены;
• Датчик пламени — оптический/ионный сенсор для мониторинга наличия факела и блокировки подачи при его отсутствии;
• Топочный автомат — блок управления и логики безопасности: последовательность розжига, выдержки времени, контроль состояния датчиков и приводов;
• Реле давления — механизм контроля избыточного/недостаточного давления воздуха или газа, интегрируемый в цепь безопасности.

Интеграция и эксплуатация

• Простой электрический интерфейс 220 В и стандартные монтажные габариты упрощают замену и модернизацию существующих котлов.
• Одноступенчатая логика управления минимизирует ошибки пуска и снижает требования к настройке при пусконаладке.
• Рекомендуется регулярно контролировать состояние форсунок, электродов и датчика пламени для поддержания низких выбросов и оптимального КПД.

Техническая эксплуатация и обслуживание

• Плановое обслуживание: очистка форсунок и пламенной трубы, проверка трансформатора розжига и состояния электродов;
• Проверка реле давления и герметичности клапанов не реже раза в год;
• Использование сертифицированных запасных частей Ecoflam снижает риск отказов и продлевает ресурс агрегата.

Ecoflam MAX GAS 70 — оптимальное решение для котельных средней мощности, где приоритеты: стабильность пуска, безопасность и простота сервиса. При выборе и вводе в эксплуатацию учитывайте параметры давления на рампе, требования к противодавлению и климатические условия монтажного места.
