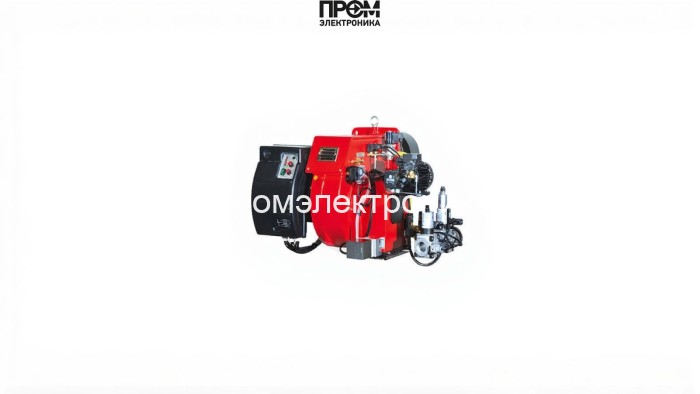

Газодизельная горелка Ecoflam MULTICALOR 170.1 AB TL GN SR

Газодизельная горелка Ecoflam MULTICALOR 170.1 AB TL GN SR — техническое описание и конструктивные элементы

Данное техническое описание предназначено для инженеров и специалистов по котельному хозяйству. Газодизельная комбинированная горелка Ecoflam MULTICALOR 170.1 (арт. 3142629) представляет собой модульную двухступенчатую установку промышленного класса, рассчитанную на мощность от 342 до 1770 кВт. Конструкция оптимизирована для работы на природном/сжиженном газе и дизельном топливе, обеспечивает стабильное горение при противодавлении 0–10 мбар и предназначена для эксплуатации в диапазоне температур от -10 до +60 °C.

Ключевые элементы конструкции и их назначение

• Топливный насос — обеспечивает дозированную подачу дизельного топлива, поддерживает стабильный расход 33–170 кг/ч и взаимодействует с регулятором давления для точной подачи топлива на форсунки.
• Датчик пламени — обеспечивает мониторинг наличия устойчивого факела, реализует защитную логику отключения при сбоях горения и передаёт сигнал в блок автоматизации.
• Топочный автомат (блок автоматизации) — контролирует последовательность розжига, переключение ступеней, логику безопасности, индикацию режимов и интеграцию с внешними системами управления.
• Трансформатор розжига — генерирует высоковольтный искровой импульс для поджига пилотного или основного факела, обеспечивает надёжный розжиг при широком диапазоне рабочих условий.
• Реле давления — контролирует давление топлива и/или газа, реализует автоматическое отключение при выходе параметров за допустимые пределы и защищает насос и форсунки.
• Форсунки — формируют факел и обеспечивают оптимальное распыление дизельного топлива; подбор форсунок выполнен с учётом мощности 342–1770 кВт и удлинённой пламенной трубы 490 мм.
• Сервопривод — управляет дозированием газа и позицией клапанов, обеспечивает точность переключения ступеней и адаптацию к изменяющейся нагрузке.
• Клапан — комплект электромагнитных и запорных клапанов для газа и дизеля обеспечивает герметичность, быстрый перекрыв и безопасную блокировку подачи топлива.
• Электроды — контролируют зазор и качество искры, участвуют в розжиге и детекции пламени совместно с датчиком пламени и трансформатором розжига.

Технические характеристики (кратко)

• Мощность: 342–1770 кВт
• Расход топлива: 33–170 кг/ч
• Тип: комбинированная газ/дизель, двухступенчатая
• Длина пламенной трубы: 490 мм (удлинённая)
• Электродвигатель вентилятора: 3000 Вт
• Противодавление в камере: 0–10 мбар
• Питание: 220/380 В, корпус электрооборудования IP55
• Соединения газовой рампы: Rp 2", Rp 1 1/2"

Особенности эксплуатации и обслуживания

• Плановое обслуживание топливного насоса и форсунок — контроль износа и регулировка параметров распыла для поддержания класса эмиссии NOx.
• Проверка работы датчика пламени, электродов и трансформатора розжига перед сезоном эксплуатации.
• Тестирование реле давления и герметичности клапанов при пусконаладке и после регламентных работ.
• Технические регулировки сервопривода и блока автоматизации должны выполняться квалифицированным персоналом с учётом инструкций производителя.

Ecoflam MULTICALOR 170.1 представляет собой промышленное решение для котельных и технологических установок, где требуется надёжность работы на двух типах топлива, гибкость настройки параметров горения и высокая степень безопасности. Архитектура, включающая топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапаны и электроды, обеспечивает контроль над процессом горения и быструю реакцию системы безопасности. Это делает горелку оптимальным выбором для объектов с переменными нагрузками и требованиями к автономности и устойчивости работы.
