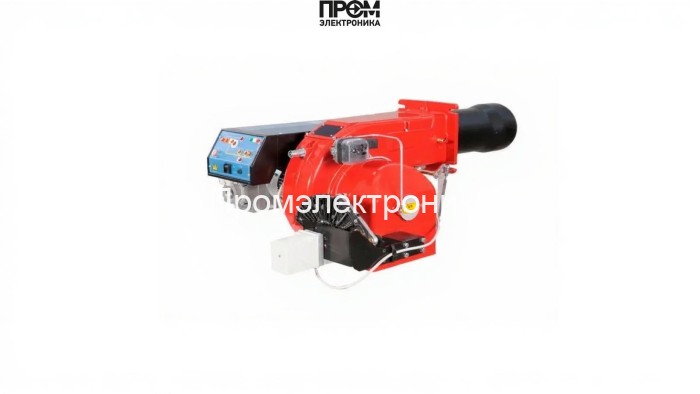

Газодизельная горелка CIB Unigas HP60A MG.PR.S.1.50 — техническое описание и конструктивная сводка

Техническое описание предназначено для инженеров и монтажников котельных, проектировщиков и закупщиков. Газодизельная горелка CIB Unigas HP60A — комбинированное решение для промышленных и коммунальных котлов мощностью 170–880 кВт. В тексте отражены архитектурные элементы, ключевые рабочие параметры и рекомендации по интеграции в теплоэнергетические контуры с учётом требований безопасности и оптимизации эффективности работы в 2026 году.

Ключевые технические параметры

• Мощность: 170–880 кВт;
• Длина пламенной трубы: 383 мм;
• Тип топлива: газ / дизель (комбинированная работа);
• Электропитание: 220 В / 380 В, двигатель 1100 Вт (потребл. 1650 Вт);
• Класс пылевлагозащиты: IP40, уровень шума 84 дБ;
• Присоединение: DN 50, Rp 2";
• Рабочие давления: газ рампы 4–25 мбар, противодавление в топке до 6.3 мбар.

Конструкция: основные узлы и функция в системе

Горелка спроектирована как модульная система, где каждый элемент выполняет критическую роль в обеспечении надёжного розжига, стабильного горения и безопасного перехода между видами топлива. Ниже перечислены основные детали, входящие в конструкцию, с кратким техническим описанием их назначения и требований к эксплуатации:

• Топливный насос — обеспечивает дозированную подачу жидкого топлива (дизель). Насос рассчитан на работу в одно- и двухтрубных системах, снабжён регулятором давления и фильтрующей ступенью для предотвращения попадания механических примесей в форсунки.
• Датчик пламени — оптический/ионный контроллер наличия факела, интегрирован с системой безопасности топочного автомата; обеспечивает мгновенное отключение подачи топлива при детектировании погасания.
• Топочный автомат — управляющий контроллер последовательности розжига, контроля давлений и временных интервалов; реализует алгоритмы предохранительного отключения и автодиагностики для сокращения времени простоя.
• Трансформатор розжига — источник высокого напряжения для электрода-розжигателя; рассчитан на длительную циклическую работу и защищён от перегрузок, обеспечивает стабильную искру при различных климатических условиях.
• Реле давления — защитный элемент контроля топлива/воздуха, срабатывает при отклонении давления от заданного диапазона; подключается в схему аварийной остановки топочного автомата.
• Форсунки — комплект регулировочных сопел для дизеля и адаптируемых газовых вставок; обеспечивают оптимальную распылительную характеристику, минимизируют образование нагара и повышают КПД горения.
• Сервопривод — моторизированный регулятор положения заслонки/клапана подачи воздуха и топлива; позволяет реализовать программируемую модуляцию нагрузки и плавное изменение газодинамических параметров.
• Клапан — электромагнитные и запорные узлы газовой рампы; комплект из двух клапанов с контролем герметичности и быстрым закрытием при аварийных сигнализациях.
• Электроды — розжиговые и ионизационные электроды выполнены из коррозионно-стойких материалов; обеспечивают надёжный старт и долговременный мониторинг пламени.

Интеграция, монтаж и эксплуатация

• Монтаж должен выполняться в соответствии с паспортом производителя и местными нормативами: правильная центровка огневой головы и соблюдение розмера пламенной трубы (383 мм) — ключ к достижению проектного КПД.
• Рекомендуемая периодичность сервисного обслуживания: базовая проверка годовая, при интенсивной эксплуатации — каждые 6 месяцев; особое внимание — проверке форсунок, топливного насоса и датчика пламени.
• Контроль герметичности газовой рампы и состояния реле давления обязателен перед каждым сезоном; трансформатор розжига и электроды проверяются как часть процедуры холодного старта.

Данное описание ориентировано на техническую аудиторию и включает ключевые поисковые запросы 2026 года: «газодизельная горелка», «CIB Unigas HP60A», «промышленная горелка 170–880 кВт», «модульная газовая рампа». Для уточнения конфигурации и поставки обращайтесь к официальному дистрибьютору.
