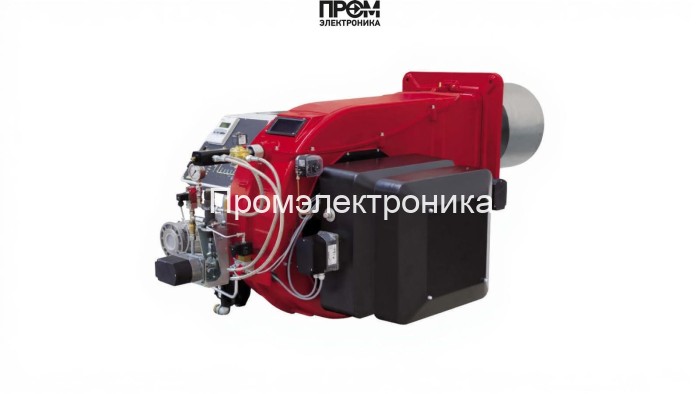

Техническое описание газодизельной горелки CIB Unigas H455A MG.PR.S.1.50

Газодизельная комбинированная горелка CIB Unigas H455A — промышленное решение для паровых и водогрейных котлов с диапазоном мощности 750–4550 кВт. Проектирование ориентировано на надёжность, управляемость и минимизацию выбросов NOx: прогрессивная (плавно-двухступенчатая) схема с быстрым переключением топлива, модульной компоновкой и упрощённым доступом к сервисным узлам обеспечивает высокую эксплуатационную эффективность в тяжёлых условиях.

Ключевые технические параметры

• Тип: комбинированная газо‑дизельная горелка
• Мощность: 750–4550 кВт
• Длина пламенной трубы: 495 мм (стандартная)
• Электропитание: 220/380 В; потребляемая мощность 1100 Вт; электродвигатель 7500 Вт
• Класс защиты: IP40, уровень шума 86 дБ
• Рабочая температура: −20…+60 °C; противодавление 0–20 мбар; давление газовой рампы 10–264 мбар; тип соединения Rp 2", DN50
• Вес/габариты: 390 кг; 174.7×155.4×85.6 см

Состав и функциональные узлы

Конструкция горелки включает ряд критичных компонентов, каждый из которых выполняет конкретную контрольную либо исполнительную функцию. Ниже — выдержанный технический перечень основных деталей и их назначение:

• Топливный насос — подача дизельного топлива под регулируемым давлением, обеспечивает стабильность подачи при переходах и резервировании топлива.
• Форсунки — формирование факела при работе на жидком топливе; рассчитаны на оптимальное распыление при соотношении регулировки 1:3.
• Клапан (газовый/жидкотопливный) — запорные и предохранительные устройства газовой рампы, реализующие герметизацию и аварийное перекрытие.
• Реле давления — контроль минимального/максимального давления в топливной системе и рампе, интегрируется в схему безопасности автоматики.
• Датчик пламени (ультрафиолетовый) — надёжное детектирование факела с быстрым блокированием подачи при пропадании пламени.
• Трансформатор розжига — генератор высокого напряжения для поджига, совместим с электрическими электродами заданной длины и геометрии.
• Электроды — инициаторы искры розжига и контроль пламеобразования при переходе режимов; выполнены для длительной эксплуатации и простого обслуживания.
• Сервопривод — управление заслонками и дозирующими клапанами; обеспечивает точную пропорциональную подачу воздуха и топлива в прогрессивном режиме.
• Топочный автомат — программируемый контроллер, реализующий логику розжига, безопасности, мониторинга параметров и интерфейс с верхним уровнем управления котельной.

Эксплуатация и техническое обслуживание

• Регулярно проверять состояние форсунок и насадки: очистка/замена при отклонениях параметров распыла.
• Проверка герметичности газовой рампы и исправности клапанов и реле давления — не реже 6 месяцев.
• Калибровка датчика пламени и тестирование трансформатора розжига и электродов — ежегодно или после вмешательств в систему.
• Мониторинг работы сервоприводов и топочного автомата для обеспечения плавного регулирования мощности и снижения выбросов.

Области применения

• Промышленные котельные и теплоцентры — базовая и пиковая нагрузка.
• Коммунально‑бытовые и аварийные установки — режимы резервирования при перебоях подачи газа.
• Парогенераторы и технологические установки с требованием точного регулирования тепловой мощности.

Описание соответствует спецификации производителя CIB Unigas и обеспечивает исчерпывающую техническую картину для инженеров при проектировании и пуско‑наладке. При интеграции рекомендовано согласование геометрии топочной камеры, параметров противодавления и интерфейсов автоматики.
