Elco AE 77 C 7270 2P

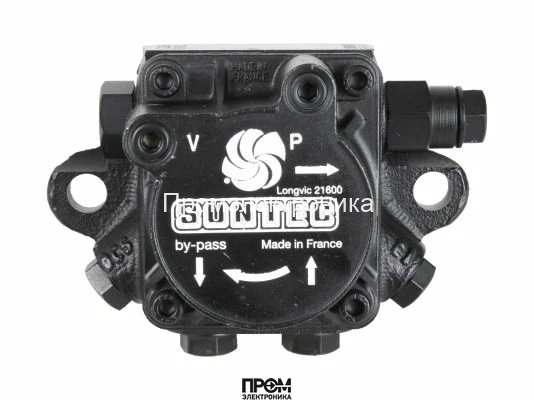

Топливный насос Suntec AE 77 C 7270 2P для дизельных горелок
Представляем шестеренчатый топливный насос Suntec AE 77 C 7270 2P — высокоэффективное и надежное устройство, разработанное в Италии для использования в системах жидкотопливных горелок. Эта модель является эталоном качества и предназначена для обеспечения стабильной подачи дизельного топлива от бака к форсунке. Насос относится к базовой серии AE, которая характеризуется наличием клапана регулировки давления без встроенной функции запирания, что делает его идеальным решением для систем, где запорный клапан является внешним элементом.
Модель AE 77 C 7270 2P оптимизирована для работы в двухтрубных системах, о чем свидетельствует предустановленная на заводе заглушка байпаса (индекс P). Конструкция обеспечивает высокую производительность и широкий диапазон регулировки давления, позволяя точно настроить горелочное устройство под конкретные эксплуатационные требования. Благодаря использованию качественных материалов и точности изготовления, насосы Suntec гарантируют длительный срок службы и минимальные затраты на обслуживание.
Ключевые особенности и идентификация
- Бренд: Elco / Suntec
- Модель: AE 77 C 7270 2P
- Альтернативный артикул: 115902
- Страна-изготовитель: Италия
- Категория: Насос для горелки
- Тип модели: Базовая, серия AE (без функции запирания)
- Функция клапана: Регулировка давления
Производительность и рабочие параметры
Насос демонстрирует стабильные показатели производительности, что критически важно для поддержания эффективности горения и тепловой мощности оборудования.
- Вид перекачиваемой жидкости: Дизельное топливо
- Производительность: 113 л/ч (измерено при давлении 11 бар, вязкости 5 сСт и скорости 2850 об/мин)
- Диапазон давления на форсунку: Регулируется от 8 до 28 Бар
- Заводские установки давления: 14 Бар
- Эксплуатационная вязкость: от 2 до 75 мм²/с (сСт)
- Давление на входе/всасывании: 2 бар макс.
- Давление на выходе (в обратной линии): 2 бар макс.
- Высота всасывания: Макс. 0,45 бар вакуума для предотвращения кавитации и отделения воздуха от топлива
Электромеханические характеристики
- Номинальная скорость вращения: 2850 об/мин
- Максимальная скорость вращения: 3600 об/мин
- Вращающий момент: 0.14 Н·м
- Направление вращения вала (C): Против часовой стрелки (при взгляде со стороны вала)
Конструкция, монтаж и подключения
Продуманная конструкция насоса Suntec AE 77 C 7270 2P обеспечивает простоту интеграции в большинство современных горелочных устройств.
- Метод установки: Фланцевое крепление ∅ 54 мм
- Диаметр оси (вала): 8 мм
- Конструкция вала: Одна полость
- Расположение форсунки: Слева (при вращении против часовой стрелки)
- Система трубопроводов (P): Двухтрубная. Заглушка байпаса установлена в обратную линию. Для перехода на однотрубную систему необходимо снять заглушку с помощью шестигранного ключа.
- Всасывающая и обратная линия: Резьба ¼ дюйма NPTF (коническая) - 6,35мм
- Выход на форсунку: Резьба ⅛ дюйма - 3,175мм
- Порт манометра: Резьба ⅛ дюйма для контроля давления на форсунке
- Порт вакуумметра: Резьба ⅛ дюйма для контроля вакуума на линии всасывания
Система фильтрации
Встроенный сетчатый фильтр эффективно защищает прецизионные компоненты насоса и форсунку от загрязнений, содержащихся в топливе.
- Тип фильтра: Сетчатый, заменяемый
- Открытая область фильтрации: 20 см²
- Размер ячейки (тонкость очистки): 150 µм
Приобретая топливный насос Suntec AE 77 C 7270 2P, вы получаете оригинальный компонент европейского производства, который обеспечит бесперебойную и эффективную работу вашей отопительной системы или технологической установки.
Компания Промэлектроника — официальный дилер. sales@prom-elec.com
Метод установки | Фланцевое ∅ 54 мм |
Направление вращения вала (со стороны вала) | C: вращение против часовой стрелки / форсунка слева |
Серия насоса | AE: базовая модель без функции запирания |
Тип модели | Базовая |
Вид перекачиваемой жидкости | дизельное топливо |
Помогите другим пользователям с выбором - будьте первым, кто поделится своим мнением об этом товаре.
Топливные насосы в горелках и другом оборудовании: виды, применение и спецификации
Введение
Топливные насосы являются неотъемлемой частью теплового оборудования, такого как горелки, котлы и другие агрегаты, предназначенные для генерации тепла. Они выполняют критически важную функцию подачи топлива к горелкам, обеспечивая эффективное и безопасное сгорание. В этой статье мы рассмотрим различные виды топливных насосов, их совместимость с разными видами топлива, направление вращения вала и области применения.
Виды топлива
Топливные насосы могут быть совместимы с различными видами топлива, такими как природный газ, сжиженный нефтяной газ (СПГ), мазут, биотопливо, дизельное топливо и другие. Выбор насоса зависит от типа топлива, используемого в системе.
Направление вращения вала
Топливные насосы могут иметь разные направления вращения вала, в зависимости от конструкции и требований к системе. Существуют два основных типа насосов: с правым направлением вращения вала (по часовой стрелке, если смотреть на вал с приводной стороны) и с левым направлением вращения вала (против часовой стрелке).
Сферы применения топливных насосов
Топливные насосы находят свое применение в различных отраслях, таких как:
- Тепловое оборудование: насосы используются в горелках и котлах для подачи топлива, обеспечивая его сгорание и выработку тепла.
- Автомобильная промышленность: топливные насосы применяются в двигателях автомобилей для подачи топлива из бака к системе впрыска.
- Сельское хозяйство: насосы применяются в сельскохозяйственной технике, такой как тракторы и комбайны, для подачи топлива к двигателям.
- Авиация: топливные насосы устанавливаются на самолетах и вертолетах
- Судостроение: насосы используются на судах различных типов и размеров для подачи топлива к главным и вспомогательным двигателям, а также котлам и горелкам.
- Промышленность: топливные насосы применяются в различных промышленных процессах, таких как химическая, металлургическая и нефтеперерабатывающая отрасли, где требуется обеспечение подачи топлива для генерации тепла или электроэнергии.
- Энергетика: насосы используются в тепловых электростанциях и котельных для подачи топлива к горелкам и паровым котлам, обеспечивая выработку электроэнергии и тепла.
Заключение
Топливные насосы играют важную роль в подаче топлива к горелкам и другому оборудованию, обеспечивая их эффективную и безопасную работу. Выбор насоса зависит от типа используемого топлива, направления вращения вала и требований к системе. Они находят свое применение в различных отраслях, таких как тепловое оборудование, автомобильная промышленность, сельское хозяйство, авиация, судостроение, промышленность и энергетика. Правильный выбор топливного насоса и его надежная эксплуатация позволяют повысить эффективность работы оборудования и снизить экологические риски.
