Ecoflam AL 35 C 9528 6P 0700
Топливный насос для горелки Ecoflam AL 35 C 9528 6P 0700 – Технический обзор

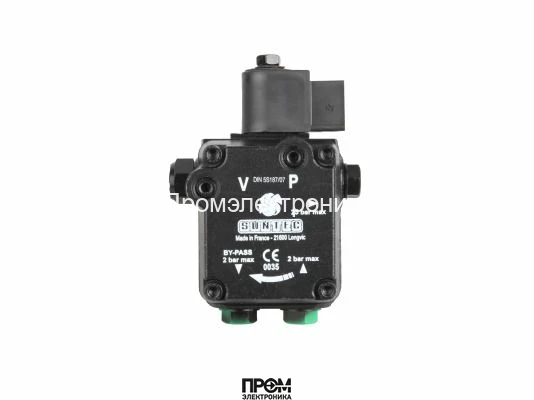

Представляем жидкотопливный насос Ecoflam AL 35 C 9528 6P 0700, разработанный для современных горелочных систем, работающих на дизельном топливе. Эта модель относится к серии AL, что означает наличие встроенной функции регулировки давления и блокировочного электромагнитного клапана с запорной функцией. Насос является одноступенчатым и спроектирован для обеспечения стабильной и эффективной подачи топлива к форсунке, что критически важно для поддержания оптимального процесса горения. Благодаря своей конструкции и высоким техническим характеристикам, данное устройство находит широкое применение в отопительном и промышленном оборудовании.
Модель полностью совместима и может служить заменой для насосов Suntec AL 35 C 9528 6P 0700 и Elco AL 35 C 9528 6P 0700, что делает его универсальным решением для сервисного обслуживания и модернизации горелок.
Ключевые эксплуатационные характеристики
Насос Ecoflam AL 35 C демонстрирует высокую производительность и точность, необходимые для профессионального горелочного оборудования. Его параметры оптимизированы для работы с дизельным топливом в широком диапазоне условий.
- Производительность: Стабильная подача 40 л/ч (измерено при давлении 11 бар и вязкости топлива 5 сСт).
- Диапазон давления на форсунку: Регулируется в пределах от 8 до 15 бар, позволяя точно настроить факел распыла.
- Заводская настройка давления: Предустановленное значение 9 бар для быстрого ввода в эксплуатацию.
- Давление на входе/выходе: Номинальное значение 2 бара.
- Эксплуатационная вязкость: Оптимальная работа с топливом вязкостью от 2 до 12 мм²/с (сСт).
- Температура топлива: Допустимый диапазон от 0 до +60 °C в насосе.
Электрические параметры и электромагнитный клапан
Встроенный электромагнитный клапан (ЭМК) обеспечивает функцию мгновенного перекрытия подачи топлива (cut-off), что повышает безопасность и эффективность работы горелки.
- Напряжение питания ЭМК: 220 - 240 В, 50/60 Гц.
- Потребляемая мощность ЭМК: Всего 9 Вт, что говорит о высокой энергоэффективности.
- Максимальное давление клапана: ЭМК рассчитан на работу при давлении до 25 бар.
Конструкция, монтаж и механические свойства
Продуманная конструкция насоса обеспечивает его долговечность и простоту интеграции в горелочное устройство.
- Тип модели: Одноступенчатая, с функцией регулировки давления и встроенным ЭМК.
- Метод установки: Втулочное крепление (∅ 32 мм), стандартное для большинства горелок.
- Направление вращения вала: Модификация C – вращение против часовой стрелки (если смотреть со стороны вала), с выходом на форсунку слева.
- Скорость вращения: Номинальная – 2850 об/мин, максимальная – 3600 об/мин.
- Диаметр оси (вала): 150 мкм.
- Вращающий момент: 0.1 Н·м.
- Класс пылевлагозащиты: IP 54, гарантирующий защиту от пыли и брызг воды, что позволяет эксплуатировать насос в котельных и промышленных помещениях.
Гидравлические подключения и система фильтрации
Насос оснащен стандартными резьбовыми соединениями и эффективной системой фильтрации для защиты форсунки и внутренних компонентов.
- Всасывающая и обратная линия: ¼ дюйма NPTF (коническая резьба) - 6.35 мм.
- Выход на форсунку: ⅛ дюйма - 3.175 мм.
- Порты для измерительных приборов: Предусмотрены отдельные порты для манометра и вакуумметра (⅛ дюйма - 3.175 мм) для контроля работы системы.
- Конфигурация байпаса: Модификация P – заглушка байпаса установлена в обратную линию, что соответствует двухтрубной системе подключения. Для перехода на однотрубную систему заглушку необходимо снять.
- Высота всасывания: Максимальный вакуум 0,45 бар для предотвращения дегазации (отделения воздуха от топлива).
- Сетчатый фильтр: Встроенный фильтр с размером ячейки 150 мкм и большой открытой областью 6 см² для эффективной очистки топлива.
Компания Промэлектроника — официальный дилер продукции Ecoflam. Для консультаций и заказа обращайтесь по адресу: sales@prom-elec.com.
Метод установки | Втулочное ∅ 32 мм |
Направление вращения вала (со стороны вала) | C: вращение против часовой стрелки / форсунка слева |
Серия насоса | AL: регулировка давления и блокировочный электромагнитный клапан с запорной функцией |
Тип модели | 1 ступенчатая с электромагнитным клапаном |
Вид перекачиваемой жидкости | дизельное топливо |
Помогите другим пользователям с выбором - будьте первым, кто поделится своим мнением об этом товаре.
Топливные насосы в горелках и другом оборудовании: виды, применение и спецификации
Введение
Топливные насосы являются неотъемлемой частью теплового оборудования, такого как горелки, котлы и другие агрегаты, предназначенные для генерации тепла. Они выполняют критически важную функцию подачи топлива к горелкам, обеспечивая эффективное и безопасное сгорание. В этой статье мы рассмотрим различные виды топливных насосов, их совместимость с разными видами топлива, направление вращения вала и области применения.
Виды топлива
Топливные насосы могут быть совместимы с различными видами топлива, такими как природный газ, сжиженный нефтяной газ (СПГ), мазут, биотопливо, дизельное топливо и другие. Выбор насоса зависит от типа топлива, используемого в системе.
Направление вращения вала
Топливные насосы могут иметь разные направления вращения вала, в зависимости от конструкции и требований к системе. Существуют два основных типа насосов: с правым направлением вращения вала (по часовой стрелке, если смотреть на вал с приводной стороны) и с левым направлением вращения вала (против часовой стрелке).
Сферы применения топливных насосов
Топливные насосы находят свое применение в различных отраслях, таких как:
- Тепловое оборудование: насосы используются в горелках и котлах для подачи топлива, обеспечивая его сгорание и выработку тепла.
- Автомобильная промышленность: топливные насосы применяются в двигателях автомобилей для подачи топлива из бака к системе впрыска.
- Сельское хозяйство: насосы применяются в сельскохозяйственной технике, такой как тракторы и комбайны, для подачи топлива к двигателям.
- Авиация: топливные насосы устанавливаются на самолетах и вертолетах
- Судостроение: насосы используются на судах различных типов и размеров для подачи топлива к главным и вспомогательным двигателям, а также котлам и горелкам.
- Промышленность: топливные насосы применяются в различных промышленных процессах, таких как химическая, металлургическая и нефтеперерабатывающая отрасли, где требуется обеспечение подачи топлива для генерации тепла или электроэнергии.
- Энергетика: насосы используются в тепловых электростанциях и котельных для подачи топлива к горелкам и паровым котлам, обеспечивая выработку электроэнергии и тепла.
Заключение
Топливные насосы играют важную роль в подаче топлива к горелкам и другому оборудованию, обеспечивая их эффективную и безопасную работу. Выбор насоса зависит от типа используемого топлива, направления вращения вала и требований к системе. Они находят свое применение в различных отраслях, таких как тепловое оборудование, автомобильная промышленность, сельское хозяйство, авиация, судостроение, промышленность и энергетика. Правильный выбор топливного насоса и его надежная эксплуатация позволяют повысить эффективность работы оборудования и снизить экологические риски.
