Suntec AN 57 D K 1303 6P

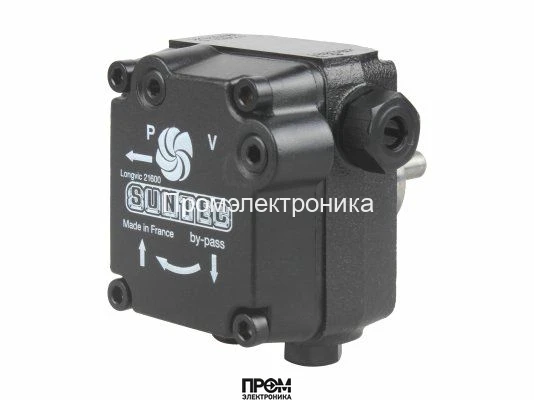

Топливный насос для горелки Suntec AN 57 D K 1303 6P

Жидкотопливный насос Suntec AN 57 D K 1303 6P — это высокотехнологичный компонент горелочных систем, произведенный во Франции. Данная модель разработана для обеспечения надежной и стабильной подачи дизельного топлива или керосина на форсунку горелки. Благодаря прецизионной конструкции и качественным материалам, насос гарантирует долговечную и эффективную работу в бытовых и промышленных отопительных установках. Модель относится к серии AN, оснащенной встроенным клапаном с функцией регулировки давления и запирания, что предотвращает капание топлива после остановки горелки.

Область применения и назначение

Насос Suntec AN 57 D K 1303 6P предназначен для использования в жидкотопливных горелках малой и средней мощности. Он выполняет ключевую функцию в топливной системе: забор топлива из бака, его фильтрацию, повышение давления и подачу на форсунку для последующего распыления и сжигания. Устройство адаптировано для работы как в однотрубной, так и в двухтрубной системе топливоподачи, что делает его универсальным решением для различных конфигураций котельного оборудования.

• Вид перекачиваемой жидкости: Дизельное топливо, Керосин.
• Температура топлива: от 0 до +60 °C (максимальная в насосе).
• Эксплуатационная вязкость: от 1 до 75 мм²/с (сСт).

Технические характеристики и параметры

Детальные спецификации модели AN 57 D K 1303 6P подтверждают ее высокую производительность и соответствие европейским стандартам качества.

Производительность и давление:

• Диапазон давления на форсунку: от 7 до 15 бар.
• Заводские установки давления: 9 бар.
• Производительность (для дизтоплива при вязкости 5 сСт, давлении 11 бар): 55 л/ч.
• Производительность (для керосина при вязкости 1,8 сСт, давлении 11 бар): 41 л/ч.
• Максимальное давление на входе/выходе: 2 бар.
• Высота всасывания: до 0,45 бар вакуума для предотвращения дегазации топлива.
• Функция клапана: Регулировка давления и запирание.

Механические и электрические параметры:

• Метод установки: Втулочное крепление ∅ 32 мм.
• Диаметр вала (оси): 8 мм.
• Конструкция вала: Одна полость.
• Направление вращения вала (со стороны вала): D - против часовой стрелки, форсунка справа.
• Номинальная скорость вращения: 2850 об/мин.
• Максимальная скорость вращения: 3600 об/мин.
• Вращающий момент: 0.1 Н·м.

Подключения и фильтрация:

• Всасывающая и обратная линия: ¼ дюйма NPTF (коническая резьба), 6.35 мм.
• Выход на форсунку: ⅛ дюйма, 3.175 мм.
• Порт манометра: ⅛ дюйма, 3.175 мм.
• Порт вакуумметра: ⅛ дюйма, 3.175 мм.
• Сетчатый фильтр (открытая область): 6 см².
• Сетчатый фильтр (размер ячейки): 150 мкм.

Конструктивные особенности и эксплуатация

Насос Suntec AN 57 D K 1303 6P поставляется с завода настроенным для работы в двухтрубной системе. Об этом свидетельствует маркировка "P" в коде модели, указывающая на установленную заглушку байпаса в обратной линии. Для перевода насоса в однотрубный режим работы необходимо демонтировать заглушку с помощью шестигранного ключа и установить стальную заглушку с шайбой в порт обратной линии. Модель не имеет встроенного электромагнитного клапана, что упрощает ее интеграцию в системы с внешним управлением подачей топлива.

Совместимость и аналоги

Данная модель является взаимозаменяемой с другими насосами серии AN со схожими характеристиками.

• Прямая замена и аналог: Suntec AN 57 D K 1309 6P.

При подборе аналога важно учитывать направление вращения вала, диапазон давления и производительность для обеспечения корректной работы горелки.
