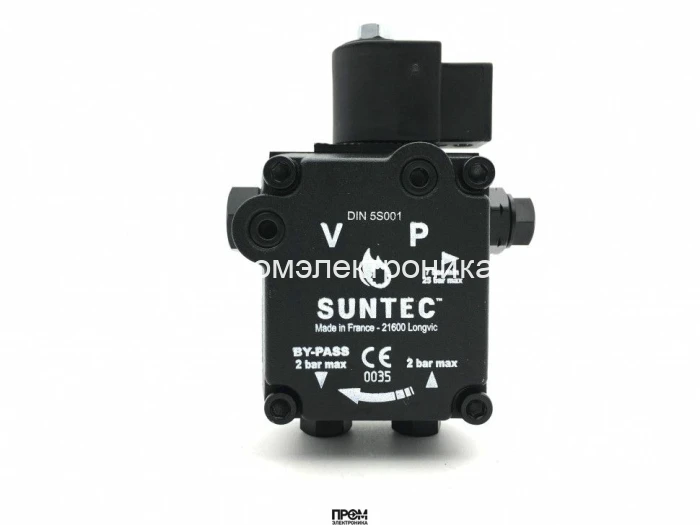

Suntec AN 67 CK 1338 6P
Топливный насос для горелки Suntec AN 67 CK 1338 6P
Представляем оригинальный топливный насос Suntec AN 67 CK 1338 6P, произведенный во Франции. Эта модель является эталоном надежности и эффективности для современных отопительных систем, работающих на дизельном топливе и керосине. Насос разработан для использования в горелках малой и средней мощности, обеспечивая стабильную подачу топлива и точную регулировку давления для оптимального сгорания.
Серия AN от Suntec характеризуется наличием встроенного клапана, который выполняет функцию регулировки давления и запирания. Модель AN 67 CK 1338 6P поставляется без электромагнитного клапана, что делает ее идеальным решением для систем, где управление подачей топлива осуществляется внешними устройствами. Конструкция насоса предусматривает работу в двухтрубной системе, для чего в обратной линии уже установлена заглушка байпаса (P).
Ключевые особенности и преимущества модели AN 67 CK 1338 6P
- Европейское качество: Производство во Франции гарантирует высочайшие стандарты сборки и долговечность компонентов.
- Универсальность применения: Насос эффективно работает с наиболее распространенными видами жидкого топлива – дизелем и керосином.
- Точная регулировка: Встроенный клапан обеспечивает стабильное давление на форсунку в диапазоне от 10 до 20 бар, с заводской предустановкой на 14 бар.
- Надежная работа: Шестеренчатый механизм с одной полостью вала и низким вращающим моментом (0.12 Н·м) гарантирует плавную и бесперебойную подачу топлива.
- Интегрированная фильтрация: Встроенный сетчатый фильтр с размером ячейки 150 мкм и большой открытой областью 6 см² эффективно защищает форсунку от загрязнений.
Подробные технические характеристики
Гидравлические параметры
- Вид перекачиваемой жидкости: Дизельное топливо, Керосин
- Производительность: 79 л/ч (при давлении 11 бар и вязкости 5 сСт)
- Диапазон эксплуатационной вязкости: от 2 до 75 мм²/с (сСт)
- Диапазон давления на форсунку: от 10 до 20 бар
- Заводская установка давления: 14 бар
- Давление на входе/выходе: 2 бар (макс.)
- Высота всасывания: Максимум 0,45 бар вакуума для предотвращения кавитации и отделения воздуха от топлива
- Температура топлива: от 0 до +60 °C (максимальная в насосе)
Механические параметры
- Бренд: Suntec
- Модель: AN 67 CK 1338 6P
- Страна-изготовитель: Франция
- Метод установки: Втулочное крепление, ∅ 32 мм
- Направление вращения вала (со стороны вала): Против часовой стрелки (C), выход на форсунку слева
- Номинальная скорость вращения: 2850 об/мин
- Максимальная скорость вращения: 3600 об/мин
- Вращающий момент: 0.12 Н·м
- Конструкция вала: Одна полость
Конструкция и подключения
- Серия насоса: AN (базовый клапан с функцией запирания)
- Тип модели: Без электромагнитного клапана
- Функция клапана: Регулировка давления и запирание
- Всасывающая и обратная линия: ¼ дюйма NPTF (коническая резьба) - 6.35 мм
- Выход на форсунку: ⅛ дюйма - 3.175 мм
- Порт манометра: ⅛ дюйма - 3.175 мм, для контроля давления на выходе
- Порт вакуумметра: ⅛ дюйма - 3.175 мм, для контроля вакуума на линии всасывания
- Заглушка байпаса: Установлена в обратную линию (P) для двухтрубной системы. Для перехода на однотрубную систему заглушку необходимо снять шестигранным ключом и установить в порт обратной линии стальную заглушку с шайбой.
Система фильтрации
- Сетчатый фильтр (открытая область): 6 см²
- Сетчатый фильтр (размер отверстия): 150 мкм
Насос Suntec AN 67 CK 1338 6P – это профессиональное решение для обеспечения стабильной работы вашей горелки. Его продуманная конструкция, высококачественные материалы и точная заводская калибровка делают его незаменимым компонентом для эффективных и экологичных отопительных установок. Выбирая продукцию Suntec, вы инвестируете в безопасность, надежность и долговечность вашей системы отопления.
Компания Промэлектроника – официальный дилер Suntec. Для консультаций и заказа обращайтесь: sales@prom-elec.com
Метод установки | Втулочное ∅ 32 мм |
Направление вращения вала (со стороны вала) | C: вращение против часовой стрелки / форсунка слева |
Серия насоса | AN: базовый клапан с функцией запирания |
Тип модели | без электромагнитного клапана |
Помогите другим пользователям с выбором - будьте первым, кто поделится своим мнением об этом товаре.
Топливные насосы в горелках и другом оборудовании: виды, применение и спецификации
Введение
Топливные насосы являются неотъемлемой частью теплового оборудования, такого как горелки, котлы и другие агрегаты, предназначенные для генерации тепла. Они выполняют критически важную функцию подачи топлива к горелкам, обеспечивая эффективное и безопасное сгорание. В этой статье мы рассмотрим различные виды топливных насосов, их совместимость с разными видами топлива, направление вращения вала и области применения.
Виды топлива
Топливные насосы могут быть совместимы с различными видами топлива, такими как природный газ, сжиженный нефтяной газ (СПГ), мазут, биотопливо, дизельное топливо и другие. Выбор насоса зависит от типа топлива, используемого в системе.
Направление вращения вала
Топливные насосы могут иметь разные направления вращения вала, в зависимости от конструкции и требований к системе. Существуют два основных типа насосов: с правым направлением вращения вала (по часовой стрелке, если смотреть на вал с приводной стороны) и с левым направлением вращения вала (против часовой стрелке).
Сферы применения топливных насосов
Топливные насосы находят свое применение в различных отраслях, таких как:
- Тепловое оборудование: насосы используются в горелках и котлах для подачи топлива, обеспечивая его сгорание и выработку тепла.
- Автомобильная промышленность: топливные насосы применяются в двигателях автомобилей для подачи топлива из бака к системе впрыска.
- Сельское хозяйство: насосы применяются в сельскохозяйственной технике, такой как тракторы и комбайны, для подачи топлива к двигателям.
- Авиация: топливные насосы устанавливаются на самолетах и вертолетах
- Судостроение: насосы используются на судах различных типов и размеров для подачи топлива к главным и вспомогательным двигателям, а также котлам и горелкам.
- Промышленность: топливные насосы применяются в различных промышленных процессах, таких как химическая, металлургическая и нефтеперерабатывающая отрасли, где требуется обеспечение подачи топлива для генерации тепла или электроэнергии.
- Энергетика: насосы используются в тепловых электростанциях и котельных для подачи топлива к горелкам и паровым котлам, обеспечивая выработку электроэнергии и тепла.
Заключение
Топливные насосы играют важную роль в подаче топлива к горелкам и другому оборудованию, обеспечивая их эффективную и безопасную работу. Выбор насоса зависит от типа используемого топлива, направления вращения вала и требований к системе. Они находят свое применение в различных отраслях, таких как тепловое оборудование, автомобильная промышленность, сельское хозяйство, авиация, судостроение, промышленность и энергетика. Правильный выбор топливного насоса и его надежная эксплуатация позволяют повысить эффективность работы оборудования и снизить экологические риски.
