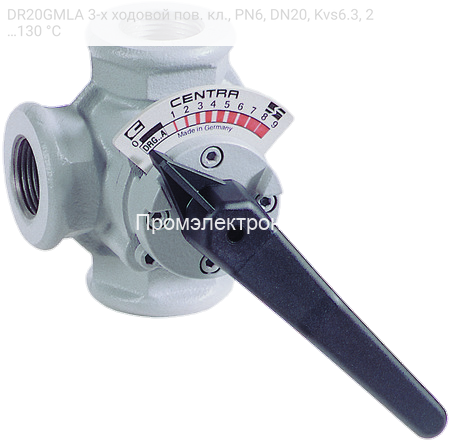

Honeywell DR20GMLA 3-х ходовой пов. кл., PN6, DN20, Kvs6.3, 2…130 °C

Трехходовой поворотный клапан Honeywell DR20GMLA: Надежность и точность для ваших систем

Компания "Промэлектроника", являясь официальным дилером продукции Honeywell, представляет вашему вниманию трехходовой поворотный клапан DR20GMLA. Это высококачественное устройство, разработанное для эффективного и точного управления температурными режимами в современных системах отопления, вентиляции и кондиционирования воздуха (HVAC). Модель DR20GMLA сочетает в себе инновационные инженерные решения и проверенные временем материалы, что делает ее идеальным выбором для самых требовательных инженерных проектов.

Область применения и функциональные возможности

Клапан Honeywell DR20GMLA специально спроектирован для выполнения функции смешивания или разделения потоков теплоносителя. Его основная задача – точное регулирование температуры подаваемой воды в отопительных контурах или хладагента в системах кондиционирования. Это достигается путем смешивания потока от источника тепла (например, котла) с потоком из обратной линии, что позволяет получить на выходе теплоноситель с заданной температурой.

Ключевые сферы применения:

• Системы радиаторного и напольного отопления: Клапан обеспечивает стабильную температуру теплоносителя, предотвращая перегрев и создавая комфортный микроклимат в помещениях.
• Системы вентиляции и кондиционирования: Используется в узлах обвязки калориферов и охладителей для поддержания точной температуры воздуха.
• Промышленные технологические процессы: Применяется в установках, где требуется строгий контроль температуры жидких сред.

Благодаря своей универсальности, клапан DR20GMLA может использоваться как в смесительном, так и в разделительном режиме, что значительно расширяет его функциональные возможности и позволяет инженерам реализовывать различные схемы гидравлической обвязки.

Конструктивные особенности и преимущества

Качество и долговечность – ключевые характеристики продукции Honeywell. Клапан DR20GMLA не является исключением и обладает рядом конструктивных преимуществ, гарантирующих его безотказную работу на протяжении всего срока службы.

• Прочный чугунный корпус: Корпус клапана выполнен из высококачественного чугуна, что обеспечивает ему высокую механическую прочность и устойчивость к рабочему давлению до 6 бар (PN6).
• Хромированные внутренние детали: Рабочий элемент и внутренние поверхности клапана имеют хромированное покрытие. Это инженерное решение значительно повышает износостойкость, защищает от коррозии и предотвращает "залипание" или блокировку механизма даже после длительных периодов простоя.
• Оптимизированная характеристика регулирования: Внутренняя геометрия клапана рассчитана таким образом, чтобы обеспечить плавное и точное температурное регулирование без резких скачков.
• Надежное уплотнение: Система уплотнения штока на основе двойных О-образных колец предотвращает любые протечки теплоносителя, обеспечивая герметичность и безопасность эксплуатации.
• Понятная индикация положения: Клапан оснащен четким и визуально понятным индикатором положения, который позволяет легко определить текущую степень открытия клапана.

Технические характеристики и совместимость

Модель DR20GMLA обладает следующими ключевыми параметрами, которые необходимо учитывать при проектировании и монтаже системы:

• Номинальный диаметр (DN): 20 мм.
• Тип присоединения: Внутренняя резьба (R ¾ in.).
• Номинальное статическое давление (PN): 6 бар (600 кПа).
• Коэффициент пропускной способности (Kvs): 6.3 м³/ч.
• Диапазон температуры рабочей среды: от +2 °C до +130 °C (для неконденсирующейся воды).
• Угол поворота: 90°.
• Максимальный перепад давления (Δp max): 100 кПа.
• Утечка: не более 1% от Kvs.
• Материал корпуса: Чугун.
• Материал внутренних частей: Хромированный чугун.

Для автоматизации процесса регулирования клапан DR20GMLA разработан для совместной работы с поворотными электроприводами Honeywell серии M6061. Прочная и надежная площадка для монтажа привода обеспечивает жесткое соединение, исключающее люфты и гарантирующее точную передачу крутящего момента. В зависимости от требований системы управления, могут использоваться следующие модели приводов:

• M6061A1013 (3-х позиционное управление, питание 24 В).
• M6061L1019 (3-х позиционное управление, питание 230 В).
• M7061E1012 (аналоговое управление, сигнал 0/2...10 В).

Такая совместимость позволяет легко интегрировать клапан в любую современную систему автоматизации здания (BMS).

Монтаж и эксплуатация

Клапан Honeywell DR20GMLA прост в установке и не требует сложного технического обслуживания. Монтаж должен производиться в соответствии с направлением потоков, указанным на корпусе. Клапан может быть установлен в любом положении, кроме положения приводом вниз, чтобы избежать попадания конденсата в механизм привода.

Продуманная конструкция, качественные материалы и передовые технологии, заложенные в клапан DR20GMLA, обеспечивают его долгую и точную работу, что делает его экономически выгодным решением для любого объекта.
