Honeywell DKO 992 mod.20

Honeywell Satronic DKO 992 mod.20 для одно- или двухступенчатых масляных горелок до 30 кг/ч, дизельных и газовых горелок, теплогенераторов, газовых котлов

Возможный датчик пламени:
- Фоторезистор МZ 770 S
- Инфракрасный датчик IRD 1010.1
- Ультрафиолетовый датчик UVD 970

Топочные автоматы DKO 992 mod. 20 применяются для дизельных горелок производительностью до 30 кг/ч. Проверены и сертифицированы в соответствии с европейскими стандартами и предписаниями.
Программная последовательность на основе микропроцессора гарантирует стабильное распределение временных интервалов независимо от колебаний напряжения, температуры окружающей среды и/или циклов включения. Встроенная информационная система не только обеспечивает постоянный контроль фактического положения топочного автомата (особенно необходимо для контроля фазы запуска), но также информирует о причине возможного аварийного отключения. Причина аварийного отключения сохраняется и может быть восстановлена даже после прекращения подачи электроэнергии.
Исполнение топочных автоматов предполагает максимальную безопасность в случае колебания напряжения в сети. Если напряжение в сети падает ниже допустимого уровня, работа прерывается, и топочный автомат предотвращает повторную процедуру запуска. В этом случае система не подвергается риску при падении напряжения. Защита от низкого напряжения действует не только во время запуска, но и постоянно во время работы

DKO 992 mod. 20 1-ступ. режим работы с прерывающим контактом

Конструктивные особенности

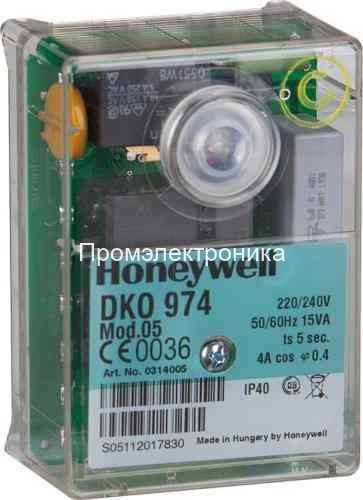

Топочный автомат защищен огнестойким прозрачным пластиковым корпусом с разъемным соединением. Центральный крепежный винт фиксирует топочный автомат на цоколе.
Топочный автомат включает таймер на основе микропроцессора, контроль пламени и схему перезапуска. Ручной перезапуск из положения блокировки, а также ручная блокировка обеспечиваются кнопкой со светодиодной информационной системой. Цоколь S98 оборудован запасными и дополнительными клеммами, что в сочетании с несколькими кабельными вводами обеспечивает
гибкость электропроводки.

Технические данные
Рабочее напряжение 220 / 240 В (-15…+10%)
50 Гц (±5%)
Предохранитель на входе 10 А быстродействующий,
6 А с задержкой срабатывания
Энергопотребление приблизительно 12 ВА

Особенности применения
1. Информационная система
Информационная система управляется микропроцессором и показывает все события, происходящие с топочным автоматом горелки и контролем пламени. Она постоянно информирует, в какой фазе программы находится прибор.
Кроме отслеживания программы система также позволяет определять ошибки при запуске без дополнительных контрольных приборов. Автоматическая диагностика очень важна для облегчения работ по техническому обслуживанию и способствует сокращению затрат. Анализ причины неисправности может быть сделан на текущем этапе или, если это невозможно, позднее, т.к. причина аварийного отключения сохраняется в долговременной памяти
топочного автомата.
Информационная система связана с внешней средой через светодиодный индикатор (используемый световой код подобен азбуке Морзе). Сообщения передаются оптически через мигающий светодиод. С помощью дополнительного терминала (опция) сообщения могут быть записаны и отражены в легко читаемой форм

2. Контроль пламени
Применяются следующие типы датчиков пламени:
- для желтого пламени: фоторезистор MZ 770 S (боковое
и осевое видение пламени).
- для голубого или желтого пламени: инфракрасный датчик пламени типа IRD 1010.1 или в качестве альтернативы УФ датчик пламени UVD 970.
Вообще, сигнал пламени не образуется при уровне освещенности ниже 3 лк относительно рабочего цикла топочного автомата. Согласно EN 230 должен быть установлен безопасный уровень постороннего света.
При подключении IRD 1010.1 или UVD 970 обратите внимание на правильный монтаж электропроводки.

3. Управление горелкой
С подогревателем жидкого топлива
Подогреватель топлива в горелке должен иметь контрольный переключатель температуры. Замыкающий контактный переключатель подогревателя должен быть подсоединен между клеммами 4 и 6. Специальный контакт в топочном автомате соединяет термопереключатель подогревателя,
когда горелка работает и образуется фотоэлектрический ток. Так предотвращается прерывание работы горелки по причине уменьшения температуры жидкого топлива (например, в случае максимального расхода топлива).
В соответствии с EN 230 А 2.1 короткое замыкание термопереключателя допускается только для расхода топлива макс. 10 кг/ч. Горелки с большим расходом топлива должны отключаться, если температура топлива опускается ниже допустимого минимума. В этом случае термопереключатель должен быть установлен в контур фазы, а клеммы 4 и 6 соединены перемычкой.
Проверяется контакт запускающего термостата подогревателя жидкого топлива. Если контакт не замкнут в течение предписанного времени (400 секунд), программатор переходит в режим блокировки.
Таким образом, можно предотвратить слишком высокую температуру топлива в подогревателе во избежание крекинга топлива и последующей блокировки подогревателя или форсунки.
Без подогревателя жидкого топлива
В этом случае клеммы 4 и 6 должны быть соединены перемычкой

4. Аварийное отключение и перезапуск
Топочный автомат может быть заблокирован или деблокирован двумя путями:
Внутренний
Путем нажатия на встроенную в корпус кнопку можно привести прибор в исходное положение в случае аварийного отключения, т.е. снова его запустить.
Внешний
Вместо встроенной кнопки перезапуска можно использовать внешнюю кнопку, клемма 9 соединена с А
Если кнопку (внутреннюю или внешнюю) во время обычного режима работы или во время запуска нажимать в течение более чем 3 секунд и затем отпустить, топочный автомат перейдет в положение блокировки.

5. Защита от низкого напряжения

при номинальном напряжении 220/240 В
Для осуществления запуска напряжение в сети должно быть более 187 В.
Напряжение в сети проверяется не только при запуске, но также постоянно во время работы. Падение напряжения при запуске или во время эксплуатации ниже 160 В вызывает предохранительное отключение топочного автомата, он переходит в режим ожидания. Последующее
увеличение напряжения выше 187 В приводит к автоматическому запуску топочного автомата.
