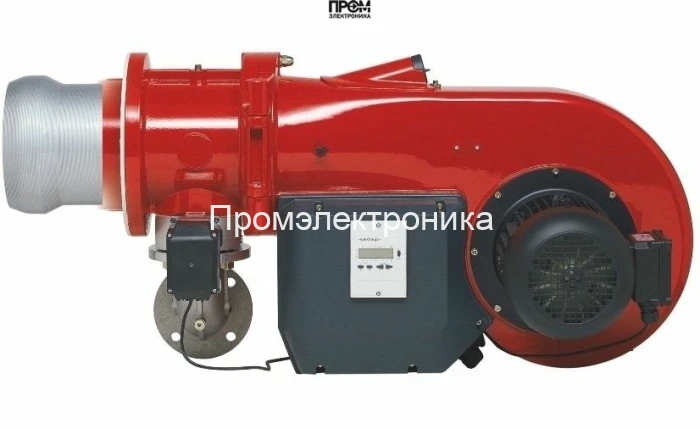

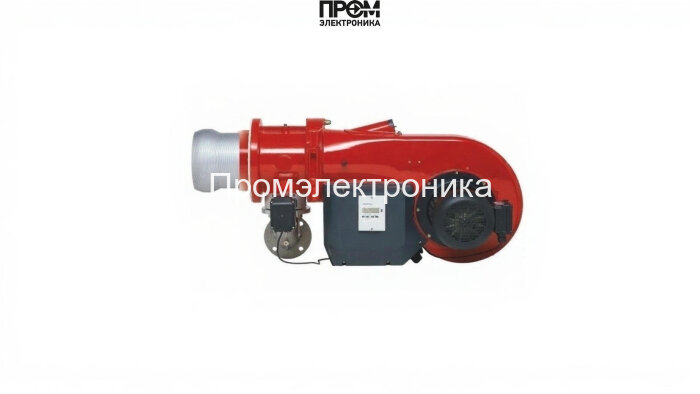

Дизельная горелка Weishaupt WM-L 30/1-A/T

Дизельная горелка Weishaupt WM-L 30/1-A/T — техническое описание и состав узлов

Техническое описание предназначено для проектировщиков, сервисных инженеров и ответственных за эксплуатацию. Горелка Weishaupt WM-L 30/1-A/T — модульное промышленное решение трёхступенчатого регулирования мощности (800–3100 кВт) для теплогенераторов, паровых и водогрейных котлов. Конструкция ориентирована на длительную непрерывную работу при расходе топлива 67–260 кг/ч и питающем напряжении 220–230 В.

Ключевые технические параметры

• Мощность: 800–3100 кВт; трёхступенчатый режим управления
• Расход топлива: 67–260 кг/ч, дизель (EL, вязкость до 6 мм²/с)
• Питающее напряжение: 220–230 В, 50 Гц; потребляемая эл. мощность: 151 Вт
• Длина пламенной трубы: 326 мм (стандартная); противодавление: −2…14 мбар
• Рабочая температура: −10…+40 °C; степень защиты корпуса IP54
• Габариты/вес: 126.7×98.9×69.5 см / 150 кг

Состав основных узлов и компонентов горелки

• Топливный насос — обеспечивает стабильную подачу жидкого топлива и поддержание требуемого давления в магистрали.
• Форсунки — рассчитаны на распыление дизельного топлива для получения оптимальной топливовоздушной смеси в рабочем диапазоне.
• Датчик пламени (УФ‑датчик) — быстродействующая система контроля наличия пламени и защиты от неполного горения.
• Топочный автомат (блок управления W‑FM) — микропроцессорная логика управления циклами розжига, горения и защитных отключений.
• Трансформатор розжига и электроды — высоковольтная система инициирования искрообразования, обеспечивающая надёжный старт и повторные поджигания.
• Реле давления — контроль параметров давления топлива/воздуха с функцией аварийного отключения при выходе за пределы допуска.
• Сервопривод (например SQM 45) — точное позиционирование воздушной заслонки для поддержания корректного соотношения «воздух/топливо».
• Клапаны и электромагнитные запорные элементы — управление подачей топлива и обеспечение герметичности при останове.

Особенности эксплуатации и обслуживания

• Моноблок с двусторонним доступом к обслуживаемым узлам упрощает техобслуживание и замену модулей.
• Рекомендуемая периодичность сервисов: базовая проверка и очистка узлов зажигания и смесителя каждые 6–12 месяцев в зависимости от режима.
• Диагностика и настройка через встроенное ПО и интерфейсы CAN‑шины — быстрый доступ к параметрам и журналам ошибок.
• Опционально: шумоглушитель, удлинение пламенной головы, кожух для наружного забора воздуха.
