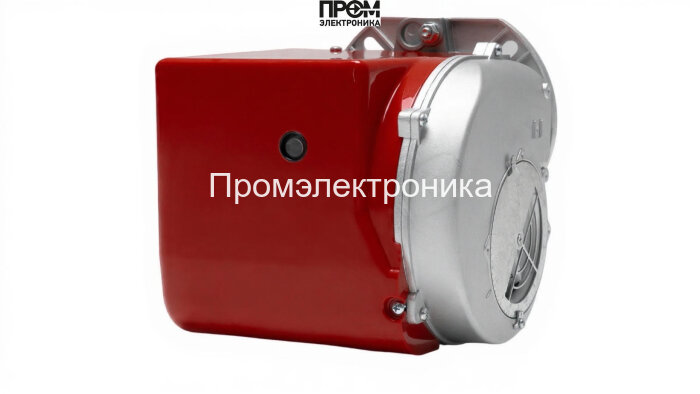

Дизельная горелка Flameair FAL 10/1 1 TL300

Дизельная горелка Flameair FAL 10/1 1 TL300 — техническое описание и состав узлов

Представленная модель Flameair FAL 10/1 1 TL300 — профессиональная дизельная горелка для промышленных и коммунальных котельных, сконструированная для стабильной работы в диапазоне мощности 47–105 кВт. Описанная конструкция ориентирована на простоту обслуживания, надежность при противодавлении до 3.5 мбар и соответствие современным требованиям энергоэффективности 2026 года.

Ключевые технические параметры

• Вид топлива: дизельная; электропитание: 220 В;
• Мощность: 47–105 кВт; расход топлива: 3.96–8.85 кг/ч;
• Тип: одноступенчатая; пламенная труба: удлинённая, 300 мм;
• Класс защиты электрической части: IP40; масса: 10.5 кг; габариты: 42×36×32 см.

Состав основных узлов (инженерный перечень)

Горелка выполнена по модульной схеме, что облегчает доступ к составным элементам и снижает время ремонта. В конструкцию входят следующие критические компоненты:

• Топливный насос — обеспечивает стабильную подачу дизтоплива под рабочим давлением, минимизирует пульсации и поддерживает заданный расход;
• Форсунки — формируют факел при сгорании, важны для равномерности распыла и экономичности;
• Топочный автомат — контроллер последовательности запуска и защиты, управляет режимами «запуск—работа—стоп»;
• Датчик пламени — мониторинг наличия стабильного пламени и аварийная блокировка при его исчезновении;
• Трансформатор розжига и электроды — обеспечивают надежное воспламенение топливно-воздушной смеси;
• Сервопривод — регулирует положение клапанов и заслонок, обеспечивает точность управления подачей воздуха;
• Клапан (электромагнитный/штепсельный) — надежная запорная арматура для перекрытия топлива при авариях;
• Реле давления — контроль минимального/максимального давления воздуха/топлива, интеграция с защитными цепями.

Эксплуатационные и сервисные рекомендации

• Пусконаладочные работы и подключение — квалифицированным персоналом при 220 В.
• Регулярная проверка форсунок, топливного насоса и датчика пламени — не реже, чем каждые 500 моточасов.
• Профилактика: проверка трансформатора розжига и состояния электродов для устойчивого поджига.
• При эксплуатации в запылённой среде — усиленная очистка; IP40 защищает от крупных частиц, но не от мелкой пыли.

Flameair FAL 10/1 1 TL300 рекомендована для водогрейных котлов средней и малой мощности, резервных и технологических установок, где важна компактность, ремонтопригодность и контролируемая энергоэффективность.
