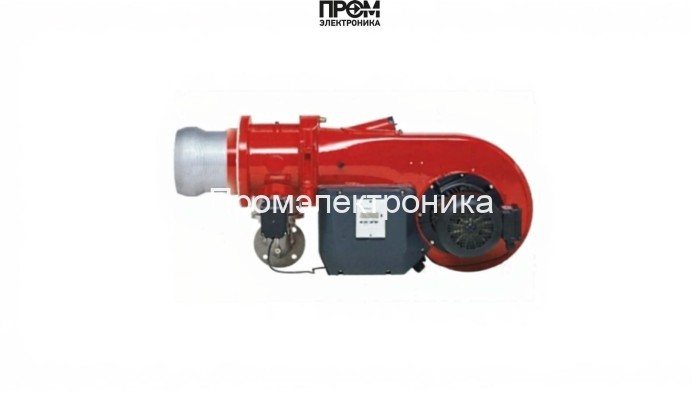

Дизельная горелка Weishaupt WM-L 20/2-A/R — техническое описание для проектирования и эксплуатации

Данный технический профиль описывает конструкционные узлы, эксплуатационные параметры и рекомендации по применению дизельной горелки Weishaupt WM-L 20/2-A/R. Устройство разработано для промышленных котельных и теплотехнических установок, где требуется надёжная модуляция мощности, точный контроль горения и минимальные эксплуатационные расходы. Горелка обеспечивает мощность в диапазоне 600–2100 кВт при расходе топлива 50–176 кг/ч и предназначена для работы на лёгком жидком топливе (EL, вязкость до 6 мм²/с).

Ключевые составляющие и функциональные узлы

• Топливный насос — обеспечивает дозированную подачу топлива к форсункам, адаптирован для противодавления всасывания от −2 до 12 мбар.
• Форсунки — формируют факел высокой однородности и стабильности, оптимизированы под длину пламенной трубы 247 мм.
• Электроды и трансформатор розжига — гарантируют надежный поджиг при рабочем питании 220–230 В; трансформатор обеспечивает высоковольтный искровой разряд.
• Датчик пламени (УФ-контроль) — проверенный QRB-сенсор для быстрого обнаружения отсутствия или нестабильности пламени.
• Топочный автомат (электроника управления) — цифровой менеджер горения с самодиагностикой, интерфейсом CAN и функцией электронной модуляции мощности.
• Сервопривод и воздушная заслонка — автоматическое регулирование подачи воздуха для оптимизации смеси и снижения выбросов NOx.
• Клапан и реле давления — элементы безопасности, обеспечивающие останов при аварийных режимах и контроль минимального давления топлива.

Технические параметры

• Мощность: 600–2100 кВт; расход топлива: 50–176 кг/ч.
• Электродвигатель: 3500 Вт, питание 220–230 В; потребляемая электрическая мощность — 110 Вт.
• Габариты: 105.7×83.3×57.3 см; масса — 87 кг; длина пламенной трубы — 247 мм.
• Рабочая температура: от −15 до +40 °C; класс эмиссии NOx — низкий (соответствие EN 267).

Эксплуатация и обслуживание

• Регламент: ежегодный сервис, при интенсивной эксплуатации — каждые 6 месяцев; ежемесячная проверка электродов, УФ-датчика и состояния форсунок.
• Рекомендации: использовать сухой фильтрованный воздух, обеспечивать доступ для обслуживания смесительного узла и замены форсунок.
• Безопасность: встроенные концевые выключатели и реле давления предотвращают работу при открытом корпусе или падении давления.

Weishaupt WM-L 20/2-A/R — решение для средних и крупных котельных, где критичны высокая надежность, простота интеграции и соответствие современным требованиям энергоэффективности и выбросов. При выборе учитывайте параметры монтажного фланца и условия противодавления. Для проектных задач и монтажа рекомендуем обратиться к технической документации производителя и специалистам сервисного обслуживания.
