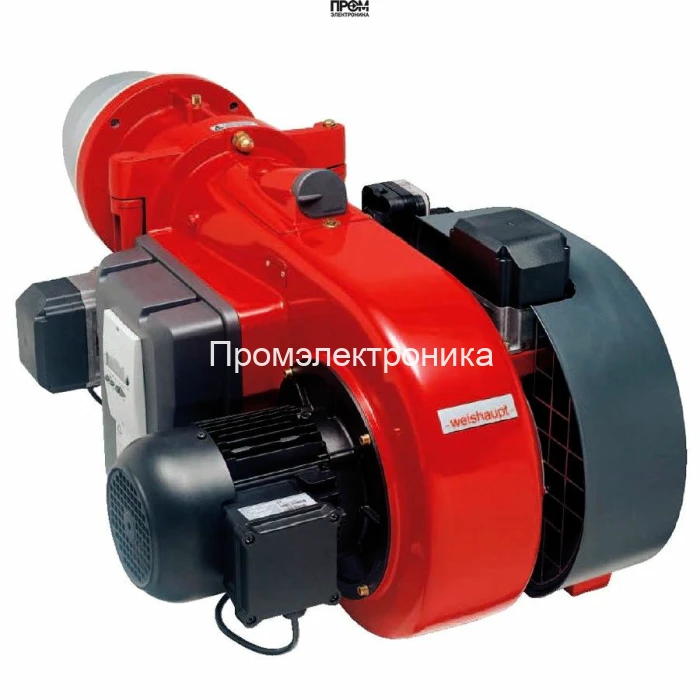

Дизельная горелка Weishaupt WM-L 10/3-A/R

Техническое описание дизельной горелки Weishaupt WM‑L 10/3‑A/R (модель 21511030)

Дизельная модулируемая горелка Weishaupt WM‑L 10/3‑A/R — промышленное решение 2026 года для эффективного и стабильного тепловыделения в котельных и технологических установках. Сертифицированная по EN 267 и адаптированная к российским требованиям, горелка рассчитана на диапазон мощности 250–800 кВт и обеспечивает экономичную модуляцию нагрузки при расходе топлива 21–67,2 кг/ч. Конструкция ориентирована на надёжность, простоту интеграции и соответствие актуальным требованиям по выбросам и энергоэффективности.

Ключевые узлы и состав горелки

• Топливный насос — обеспечивает точную подачу топлива при заданном давлении и расходе, совместим с лёгким дизельным топливом (EL, вязкость ≤ 6 мм²/с).
• Датчик пламени — фотоэлемент QRB для надёжного контроля факела и своевременной сигнализации аварийных состояний.
• Топочный автомат — электронный блок управления W‑FM с модуляцией мощности, диагностикой и интерфейсом информационной шины.
• Трансформатор розжига — встроенный высоковольтный трансформатор для инициирования устойчивого воспламенения топлива.
• Реле давления — обеспечивает контроль противодавления и безопасность при работе в диапазоне от −2 до +7 мбар.
• Форсунки — комплект форсуночных узлов для равномерного распыла топлива и оптимизации состава факела.
• Сервопривод — автоматический привод воздушной заслонки с функцией перекрытия при останове, обеспечивает точную воздухорегуляцию.
• Клапан — топливный запорный клапан с электромагнитным управлением для исключения утечек при выключении.
• Электроды — заземлённые электроды розжига и ионизации для надёжного поджига и контроля состояния горения.

Технические параметры и эксплуатация

• Мощность: 250–800 кВт; расход топлива: 21–67,2 кг/ч.
• Электропитание: 220 В; потребляемая мощность блока управления ≈ 130 Вт; электродвигатель 1500 Вт.
• Длина пламенной трубы: 171 мм; стандартизированное исполнение для широкого ряда котлов.
• Рабочая температура: −15…+40 °C; степень защиты компонентов — IP54; вес 55 кг; габариты 83×65.4×44.5 см.
• Экологический класс: 2 по NOx/CO (EN 267) при корректной настройке и обслуживании.

Обслуживание и интеграция

• Ежемесячные операции: визуальная проверка, очистка фильтров и контроль состояния форсунок и электродов.
• Ежегодная инспекция: проверка датчика пламени, реле давления, трансформатора розжига и топочного автомата; регулировка подачи топлива и сервопривода.
• Интеграция: интерфейс информационной шины для подключения к системам АСУ ТП и каскадному управлению котельной.

Weishaupt WM‑L 10/3‑A/R — выбор для проектов, где важны точная модуляция, устойчивость факела и минимальные эксплуатационные затраты. При проектировании системы необходимо согласовать противодавление и длину пламенной трубы с паспортом котла, а также предусмотреть регулярную диагностику ключевых узлов: топливного насоса, датчика пламени, топочного автомата и трансформатора розжига для обеспечения безопасности и соответствия нормам 2026 года.
