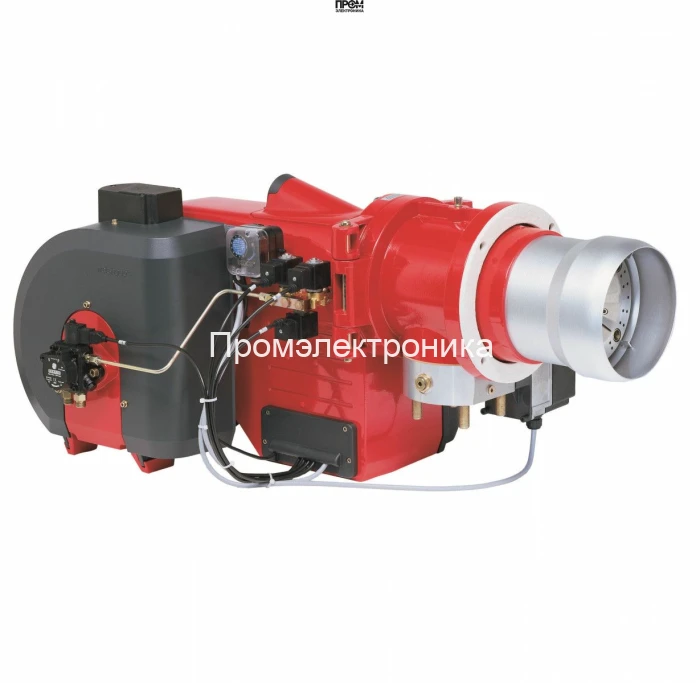

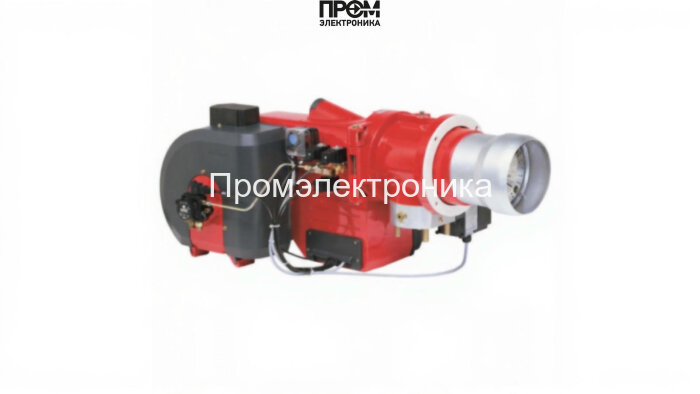

Техническое описание: дизельная горелка Weishaupt WM-L 10/2‑A/T

Weishaupt WM-L 10/2‑A/T — промышленная дизельная горелка с трехступенчатым регулированием, спроектированная для эксплуатации в водогрейных и паровых котлах, а также в теплогенераторах. Диапазон теплопроизводительности 150–600 кВт обеспечивает гибкость при работе в условиях переменных нагрузок. Ключевые эксплуатационные параметры: питание 220 В, длина пламенной трубы 147 мм, уровень звукового давления 80 дБ, габариты 78.6×63×44.5 см, масса 51 кг, класс защиты корпуса IP54, допускаемое противодавление от -2 до 7 мбар.

Конструкция и основные узлы

Горелка выполнена модульно: доступ к обслуживаемым элементам обеспечен за счет разъемной конструкции корпуса и открывающихся каналов. В состав изделия входят следующие узлы, критичные для надежной работы и безопасности:

• Топливный насос — обеспечивает стабильную подачу дизельного топлива под необходимым давлением и минимальными пульсациями; конструкция рассчитана на вязкость топлива до 6 мм²/с при +20 °C.
• Датчик пламени (ультрафиолетовый QRB) — контролирует наличие и интенсивность факела, формирует защитные блокировки при пропадании пламени.
• Топочный автомат (блок управления W‑FM 50) — цифровой менеджер горения, реализующий алгоритмы запуска, трехступенчатого регулирования, диагностики и аварийной остановки; поддерживает интеграцию с внешними системами котельной.
• Трансформатор розжига — обеспечивает высоковольтный импульс для поджига топлива, выполнен с учетом требований надежности и электробезопасности.
• Реле давления — контролирует атмосферные и избыточные давления в камере горения, защищая систему от работы при недопустимых условиях противодавления.
• Форсунки (сопла) — предоставляются с подбором по режимам мощности; обеспечивают оптимальное распыление топлива и стабильность факела во всем диапазоне 150–600 кВт.
• Сервопривод — реализует точное позиционирование заслонок и дозирование воздуха при переходе между ступенями; уменьшает перебеги и снижает расход топлива.
• Клапан (топливный/предохранительный) — обеспечивает надёжное перекрытие подачи топлива при останове или аварии, выполнен в соответствии с промышленными стандартами безопасности.
• Электроды розжига и контроля — выполняют функции розжига и оценки устойчивости пламенного факела; конструкция электродов оптимизирована для длительного межсервисного интервала.

Автоматика, безопасность и эксплуатация

• Цифровое управление обеспечивает самодиагностику, хранение кодов ошибок и упрощённую интеграцию в SCADA/АСУТП 2026‑го уровня требований.
• Защита корпуса IP54 и шумоподавляющие элементы минимизируют воздействие окружающей среды и уровень шума в котельной.
• Требования к обслуживанию: проверка сопла и головки сгорания, тестирование датчика пламени и реле давления согласно регламенту производителя; быстрая замена расходных узлов благодаря модульной компоновке.

Рекомендации по подбору и внедрению

• Для достижения заданных эмиссионных и энергетических показателей важно использовать рекомендованное топливо EL и корректно настроить форсунки и управляющий модуль.
• Монтаж и пусконаладочные работы должны выполняться сертифицированными специалистами с учётом параметров противодавления и требований безопасности.

Weishaupt WM-L 10/2‑A/T сочетает в себе проверенные узлы (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) и современную цифровую автоматику, что делает её оптимальным решением для промышленных котельных, где требуется высокая надёжность при переменных нагрузках и соответствие требованиям энергоэффективности 2026 года.
