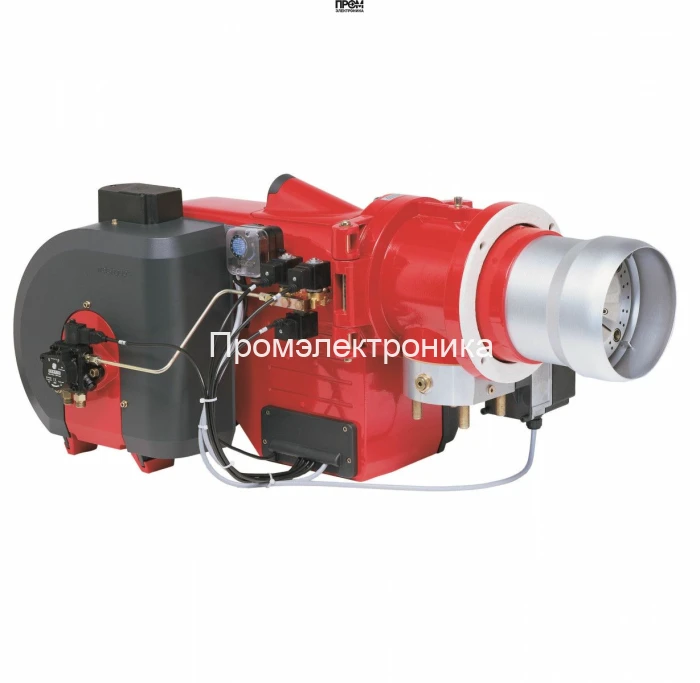

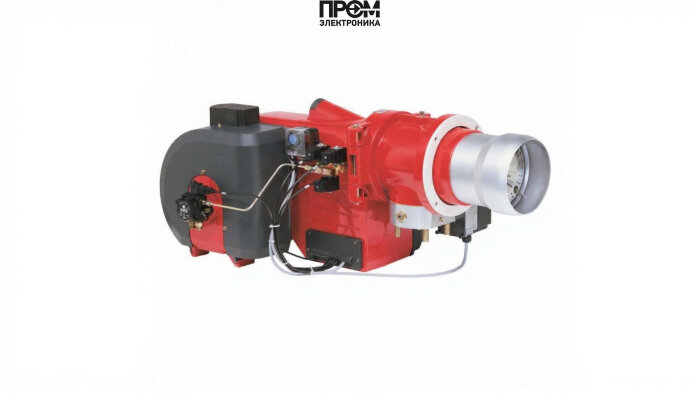

Дизельная горелка Weishaupt WM-L 10/1-A/Z — техническое описание и состав узлов

Данная техническая запись описывает дизельную горелку Weishaupt WM-L 10/1-A/Z с диапазоном мощности 75–405 кВт и моноблочным исполнением. Текст ориентирован на инженеров проектных служб и специалистов по обслуживанию котельных, включает ключевые конструктивные узлы и эксплуатационно-монтажные параметры для быстрого интегрирования в современные системы отопления и промышленные теплоустановки. Уделено внимание совместимости, управления и средствам безопасности, актуальным для SEO 2026 года (ключевые запросы: «дизельная горелка Weishaupt», «WM-L 10/1-A/Z», «горелка 75–405 кВт», «двухступенчатая горелка»).

Ключевые технические параметры

• Диапазон мощности: 75–405 кВт — двухступенчатое регулирование для экономии топлива при частичных нагрузках.
• Электропитание: 220–230 В; электродвигатель вентилятора 1100 Вт.
• Длина пламенной трубы: 142 мм; противодавление в топке: -2…+6 мбар.
• Моноблочное исполнение с откидывающимся корпусом для удобства сервисного доступа.
• Уровень шума: 71 дБ (опция шумоглушителя снижает до -25 дБ).

Состав и назначение основных узлов

• Топливный насос — обеспечивает стабильную подачу дизельного топлива EL с поддержанием давления, необходимого для оптимального распыления форсунок; допускается вязкость до 6 мм²/с при +20 °C.
• Форсунки — сменные сопла головки сгорания, формируют факел и обеспечивают правильную степень распыления при заданном давлении топлива; критичны для компактности пламени и снижения эмиссии.
• Трансформатор розжига — генерирует высоковольтный импульс для образования искры; рассчитан на длительную цикличность пусков и обеспечивает надёжный розжиг при типичных условиях котельной.
• Электроды — выполняют функцию инициирования искрового разряда и контроля стабильности розжига; размещены в зоне камеры смесеобразования и рассчитаны на агрессивный режим работы.
• Датчик пламени — ультрафиолетный контроллер QRB / фотосенсор для мгновенного определения наличия стабильного факела и автоматического блокирования при пропадании пламени.
• Топочный автомат — микропроцессорный блок управления с защитой IP54, реализует логику запуск/останов, контроль ступеней, тайминги и диагностику ошибок.
• Реле давления — контролирует рабочее давление в топочной системе; служит защитным элементом при нарушениях подачи воздуха или топлива.
• Сервопривод — управляет воздушной заслонкой для точной дозировки вторичного воздуха и поддержания оптимальной смеси, обеспечивает адаптацию под режимы 1-й и 2-й ступеней.
• Клапан (электромагнитный) — ступенчатое запирание топливной магистрали; реализует безопасный пуск и отсечение подачи при авариях.

Эксплуатационные рекомендации

• Регламент обслуживания: периодическая проверка форсунок, топливного насоса и датчика пламени, ежегодная проверка реле давления и трансформатора розжига.
• Монтаж: учитывать противодавление -2…6 мбар и обеспечить доступ для сервисных работ к откидывающемуся корпусу.
• Совместимость: применять с котлами и теплообменниками, рассчитанными на 75–405 кВт и соответствующими стандартам EN 303-2 и EN 267.

Weishaupt WM-L 10/1-A/Z — решение для проектов 2026 года, где требуются надёжность, низкие выбросы и точная двухступенчатая модуляция мощности. В описании учтены все ключевые узлы и эксплуатационные параметры для корректного подбора и интеграции в современную котельную инфраструктуру.
