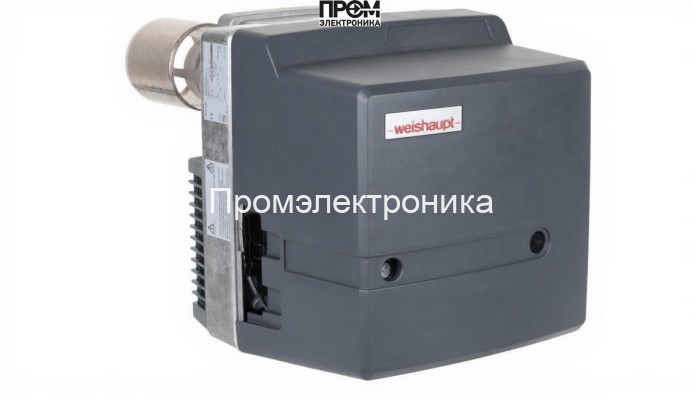

Дизельная горелка Weishaupt WL 10/2-D, исп. 1LN

Дизельная горелка Weishaupt WL 10/2‑D, исп. 1LN — техническое описание для проектировщиков и сервисных инженеров

WL 10/2‑D — одноступенчатая дизельная горелка немецкой разработки, оптимизированная под задачи малой и средней теплоэнергетики. Решение сочетает модульную архитектуру и защищённую электронику, обеспечивая стабильное горение при мощности 50–75 кВт, расходе топлива ≈5.9 кг/ч и рабочем противодавлении −0.2…0.7 мбар. Конструкция рассчитана на питание 220 В, электродвигатель 130 Вт и общую потребляемую мощность 200 Вт, что делает её энергоэффективной и удобной для интеграции в промышленные системы 2026‑го года с удалённым мониторингом.

Ключевые характеристики

• Мощность: 50–75 кВт; расход топлива ≈5.9 кг/ч.
• Питание: 220 В; электродвигатель 130 Вт; потребление 200 Вт.
• Пламенная труба: стандартная 261×108 мм (диаметр 108 мм, длина 261 мм).
• Противодавление камеры: −0.2…0.7 мбар; рабочая температура окружающей среды −15…+40 °C.
• Габариты: 58.1×33×35.3 см; вес 14 кг; производство — Германия.

Составные узлы и функциональные элементы

• Топливный насос — высокопроизводительная станция подачи топлива с прецизионной регулировкой давления.
• Форсунки — распыление дизельного топлива по технологической карте обеспечения стабильного аэрозольного облака.
• Датчик пламени — оптический/ионный монитор для непрерывного контроля факела и безопасного отключения.
• Топочный автомат (менеджер горения) — цифровой контроллер с диагностикой, защитой и интерфейсом eBUS.
• Трансформатор розжига и электроды — надёжная система искрового поджога с быстрым воспламенением при холодном старте.
• Реле давления — блок контроля рабочего давления и аварийных ситуаций в системе подачи топлива/воздуха.
• Сервопривод (серво‑привод) и клапан — точная позиционная регуляция воздушной заслонки и подачи топлива.
• Клапанные механизмы — аварийные и запорные клапаны для исключения обратного потока и безопасной изоляции узлов.

Преимущества и эксплуатационные особенности

• Низкие выбросы NOx и соответствие современным требованиям энерго‑и экологической эффективности.
• Модульность — упрощённый доступ к форсункам, насосу и электронике для ТО и быстрого ремонта.
• Интеграция с системами автоматики через eBUS обеспечивает удалённый мониторинг, обновления прошивки и телеметрию.
• Простота монтажа и сервисирования: фронтальный доступ и стандартные крепления.

Рекомендации по обслуживанию

• Регулярно проверять состояние форсунок, фильтров и узлов насоса; очищать электроды и проверять трансформатор розжига.
• Контролировать показания датчика пламени и корректность работы реле давления при пуско‑наладке.
• Плановое ТО — ежемесячная визуальная инспекция, ежегодная регулировка давления топлива и сервис менеджера горения.

Weishaupt WL 10/2‑D — практичное решение для котельных, теплогенераторов и технологических камер, где требуются надёжность, компактность и соответствие стандартам 2026 года по экологии и автоматиции.
