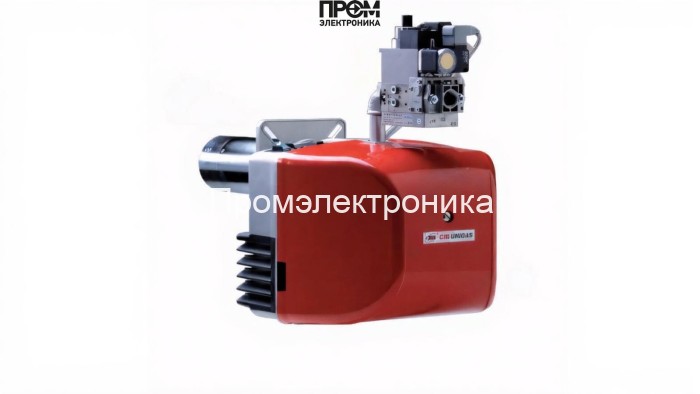

Газовая горелка CIB Unigas NG140 M-.PR.L.RU.A.1.25

Газовая горелка CIB Unigas NG140 M-.PR.L.RU.A.1.25 — техническое описание и состав оборудования

Предлагаем техническое описание горелки CIB Unigas NG140, ориентированной на промышленные и коммунально-бытовые котельные. Модель работает на природном газе (метан) в диапазоне мощности 35–170 кВт и обеспечивает точную прогрессию мощности при минимальных энергетических потерях. Описание составлено в строгом техническом стиле с учётом требований SEO 2026: упор на энергоэффективность, надёжность, совместимость с современными системами управления и простоту обслуживания.

Ключевые параметры

• Диапазон мощности: 35–170 кВт
• Расход газа: 3.7–18 нм³/ч
• Длина пламенной трубы: 270 мм (удлинённая)
• Электропитание: 220 В, электродвигатель 180 Вт, суммарное потребление 480 Вт
• Класс защиты корпуса: IP40
• Давление газовой рампы: 0.8–15 мбар; противодавление: -1–4 мбар
• Вес: 18 кг; габариты: 66 × 37.4 × 56.5 см

Конструктивный состав — основные детали

Горелка поставляется как законченный узел с компонентной архитектурой, обеспечивающей длительную эксплуатацию и быстрый сервис:

• Топливный насос — поддерживает стабильное давление подачи газа и компенсирует флуктуации рампы.
• Датчик пламени — оптический/ионный контроллер контроля наличия факела для безопасного отключения при погасании.
• Топочный автомат — блок управления модуляцией и защитой, реализует прогрессивное регулирование мощности.
• Трансформатор розжига — обеспечивает надёжную искру для инициации горения при холодном пуске.
• Реле давления — мониторит давление подачи и аварийно блокирует систему при отклонениях.
• Форсунки (сопла) — формируют факел заданной геометрии; рассчитаны на расход 3.7–18 нм³/ч.
• Сервопривод — исполнительный механизм для точного позиционирования заслонок и клапанов при модуляции.
• Клапан(ы) — двухуровневая система запирания газа для обеспечения безопасности и герметичности.
• Электроды — система зажигания и контроля ионизации пламени, выполнена с защитой от накала и коррозии.

Особенности эксплуатации и сервис

• Прогрессивная модуляция снижает расход топлива и повышает КПД системы отопления.
• Удлинённая пламенная труба 270 мм улучшает распределение теплового потока и стабильность горения.
• Рекомендуется ежесезонная проверка датчика пламени, реле давления, электродов и форсунок.
• Поддержка интеграции с внешней автоматикой и системами мониторинга согласно современным стандартам IoT-ready.

NG140 — решение для объектов, где важны энергоэффективность, безопасность и простота сервисного обслуживания: промышленные котельные, тепличные комплексы и коммунальные установки.
