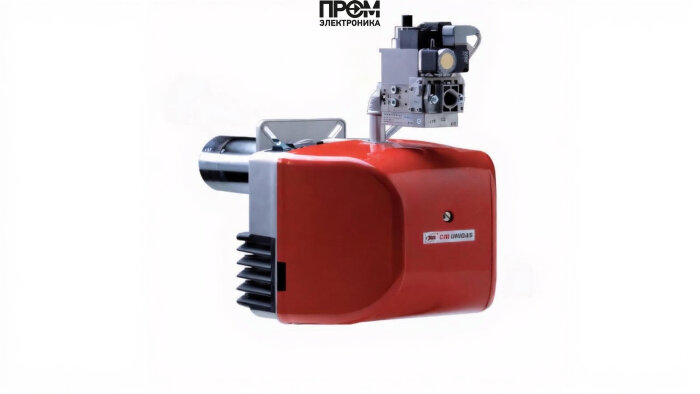

Газовая горелка CIB Unigas NG140 — техническое описание и состав узлов

Предлагаемая горелка CIB Unigas NG140 — промышленный узел для эффективного и безопасного сжигания природного газа в котловых установках средней мощности (35–170 кВт). Конструкция и комплектующие обеспечивают высокую точность модуляции, стабильность пламени и соответствие современным требованиям энергоэффективности и цифровой интеграции 2026 года.

Ключевые параметры

• Тип топлива: природный газ (метан).
• Диапазон мощности: 35–170 кВт. Прогрессивная (плавная) модуляция мощности.
• Расход газа: 3.7–18 нм³/ч.
• Электропитание: 220 В; потребляемая мощность 480 Вт.
• Класс защиты: IP40; рабочая температура: −10…+50 °C.
• Вес: 18 кг; габариты: 66 × 37.4 × 56.5 см; тип соединения рампы: Rp 1", номинал DN 25.

Конструктивные узлы и их функционал

NG140 разработана как модульная система: каждый элемент доступен для обслуживания и замены. Основные детали конструкции представлены ниже с техническим пояснением их назначения и требований к обслуживанию.

• Топливный насос — обеспечивает стабильную подачу газа на рампу; компенсирует перепады давления в магистрали и позволяет поддерживать заданную устойчивость горения при изменениях нагрузки.
• Датчик пламени — оптический/ионный модуль контроля наличия факела; реагирует на нестабильности горения и формирует аварийные сигналы при пропадании пламени.
• Топочный автомат — интегрированный блок управления последовательностью розжига, контроля давления и блокировок; реализует алгоритмы безопасности и протоколы взаимодействия с внешней автоматикой котельной.
• Трансформатор розжига — источник высоковольтных импульсов для электродов; рассчитан на длительные циклы включения/выключения и защищён от перегрузок.
• Реле давления — контроль минимального/максимального давления газа; выполняет роль защитного выключателя при выходе параметров за допустимые лимиты.
• Форсунки — стабилизируют факел и обеспечивают оптимальную форсунку/смеси для разных режимов мощности; доступны наборы жиклёров для перевода на LPG при необходимости.
• Сервопривод — управляет положением газового клапана и дроссельной заслонки для точной модуляции подачи газа и воздуха, что снижает пульсации и повышает КПД.
• Клапан — двухступенчатая запорная система с блокировкой герметичности; выполнен по промыш­ленным стандартам для надёжной изоляции газовой магистрали.
• Электроды — электрод розжига и ионизационный электрод для контроля пламени; выполнены из термостойкого сплава с повышенной коррозионной стойкостью.

Преимущества и эксплуатационные рекомендации

• Модульная архитектура ускоряет сервис и снижает время простоев.
• Прогрессивная модуляция уменьшает расход топлива и поддерживает стабильную температуру теплоносителя.
• Рекомендуется ежегодная проверка трансформатора розжига, датчика пламени и реле давления; плановое обслуживание форсунок — не реже одного раза в 6–12 месяцев в зависимости от качества топлива.

Горелка CIB Unigas NG140 — решение для проектов, где важны точность управления, безопасность и лёгкая интеграция в систему автоматизации котельной.
